Подготовка схемы к работе. Схема автоматического пуска асинхронного электродвигателя в функции времени

Схема пуска

Схема автоматического пуска асинхронного электродвигателя в функции времени

через пусковые резисторы приведена на рис. 121.

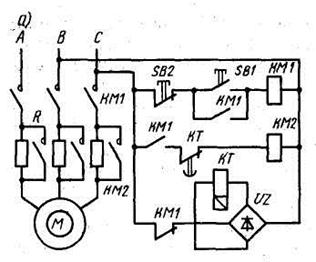

Рис. 121. Схема автоматического пуска асинхронного электродвигателя в функции времени через пусковые резисторы

На рис. 121 приняты такие обозначения:

1. А, В, С – линейные провода;

2. КМ1.1…КМ1.3 – главные контакты линейного контактора КМ1;

3. R- пусковые резисторы (3 шт., по одному в каждом линейном проводе);

4. SB1, SB2 – кнопки соответственно «Пуск» и «Стоп»;

5. КМ1 – линейный контактор;

6. КМ2 – контактор ускорения;

7. КТ – электромагнитное реле времени (с демпфером);

8. UZ – выпрямительный мостик (мостик Греца).

Для подготовки схемы к работе подают питание на линейные провода А, В, С.

При этом переменное напряжение от фаз В и С поступает на вход выпрямительного

мостика UZ по цепи:

провод С – размыкающий контакт КМ1.6 линейного контактора – левый вывод мо

стика – правый вывод мостика – провод В.

На выходе мостика появляется выпрямленное напряжение с полярностью: «плюс»

на верхнем выводе, «минус» на нижнем, вследствие чего через катушку КТ потечет ток по цепи - «плюс» на мостике – катушка КТ - «минус» на мостике.

Реле КТ включается и мгновенно размыкает контакт КТ1 в цепи катушки контакто-

ра ускорения КМ2.

Таким образом, в исходном состоянии включено только реле времени КТ.
