Грузовая стрела

Устройство ГПМ

Традиционная оснастка грузовой стрелы показана на рис. 13.1.

Шкентель (трос) 9 служит для вертикального перемещения груза, одним концом он

закреплен на барабане лебедки 14 и переброшен через отводной 13 и грузовой 7 блоки. На втором конце шкентеля крепится грузозахват­ное устройство, обычно гак 12 с балластной грушей 11. Топенант 5 одним концом прикреплен к ноку стрелы 6, а второй конец через топенантный блок 4 крепится к палубе. С помощью лопаря топенанта 1 стрела 8 может изменять вылет или удерживается с различными задан­ными углами наклона. Нижний конец стрелы шарнирно закреплен подпятником 3 на мачте 2. Оттяжками 11 обеспечивается поворот стре­лы вокруг вертикальной оси.

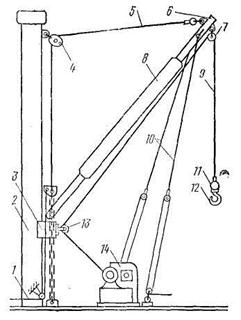

Рис. 13.1. Схема грузовой стрелы
