Деформационные преобразователи давления

Жидкостные манометры

В жидкостных манометрах измеряемое давление или разность давлений уравновешивается давлением столба жидкости. В приборах используется принцип сообщающихся сосудов, в которых уровни рабочей жидкости совпадают при равенстве давлений над ними, а при неравенстве занимают такое положение, когда избыточное давление в одном из сосудов уравновешивается гидростатическим давлением столба жидкости в другом.

Дифманометры предназначены для измерения расхода неагрессивных жидкостей, паров и газов путем определения величины перепада давления на измерительной диафрагме или ином дроссельном устройстве. Они могут быть использованы также в качестве манометров и вакуумметров. Другие приборы предназначены для измерения давлений, разрежений и разности давлений неагрессивных газов.

В жидкостном двухтрубном манометре две вертикальные сообщающиеся стеклянные трубки заполнены рабочей жидкостью до нулевой отметки и закреплены на основании, к которому прикреплена шкала. В одну трубку подается измеряемое давление, другая трубка сообщается с атмосферой. При измерении разности давлений к обеим трубкам подводятся измеряемые давления. Разновидностью жидкостного двухтрубного манометра является жидкостный двухтрубный манометр, стеклянные трубки которого заполнены двумя несмешивающимися жидкостями, близкими по плотности (благодаря чему достигается высокая чувствительность). Для удобства отсчета разности уровней используются однотрубные (чашечные) манометры. В таких манометрах одна трубка заменена широким сосудом, в который подается измеряемое давление. Уровень жидкости в этом сосуде практически не меняется. Трубка, прикрепленная к шкале, является измерительной и сообщается с атмосферой. При измерении разности давлений к измерительной трубке подводится меньшее из давлений. Для большей чувствительности измерительную стеклянную трубку устанавливают наклонно (манометр с наклонной трубкой).

Для измерения давления, разрежения, разности давлений в химической технологии наибольшее распространение получили деформационные измерительные преобразователи.

Принцип действия деформационных манометров основан на зависимости деформации чувствительного элемента или развиваемой им силы от измеряемого давления. Деформация или сила, пропорциональная измеряемому давлению, преобразуется в показания или соответствующие изменения выходного сигнала. В соответствии с используемым чувствительным элементом деформационные манометры подразделяют на трубчато-пружинные, сильфонные и мембранные.

Рис. 50. Деформационные измерительные преобразователи давления:

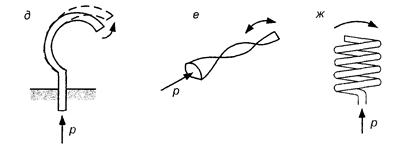

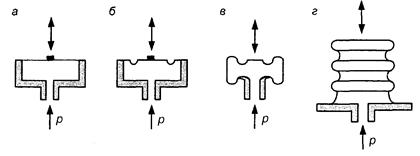

а — плоская диафрагма; б — гофрированная диафрагма; в — мембрана (анероидная коробка); г — сильфон; д — одновитковая трубка Бурдона; е — скрученная или спиральная трубка Бурдона; ж — многовитковая трубка Бурдона

Принципиальные схемы деформационных измерительных преобразователей (силовых элементов) приведены на рис. 50.
