Система прерываний микроконтроллера 8051

Исходная система прерываний в архитектуре MCS-51 включает пять источ­ников - два внешних и три внутренних.

Из пяти источников прерываний внешними являются входы INT0# и INT1#, а внутренними - два счетчика/таймера и последовательный порт. Активные сигналы на входах INT0#, INT1# устанавливают флаги IE0, IE1 регистра TCON. Таймер 0 и Таймер 1 используют для выработки запросов прерываний флаги переполнения TF0, TF1 в регистре управления TCON, а последовательный порт использует для этого два флага - приемника RI и передатчика TI в регистре управления SCON. Каждый из флагов после­довательного порта может вызвать прерывание, а конкретный источник определяет процедура обслуживания посредством опроса.

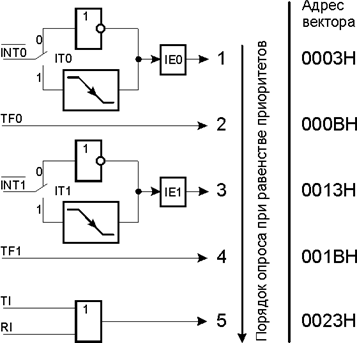

Упрощенная схема прерываний микро-ЭВМ 8051 показана на рисунке.

Рисунок 1.5 Схема прерываний.

Внешние прерывания INT 0 и INT 1 могут быть вызваны либо уровнем, либо переходом сигнала из 1 в 0 на входах 8051 в зависимости от значений управляющих бит IT0 и IT1 в регистре TCON. От внешних прерываний устанавливаются флаги IE0 и IE1 в регистре TCON, которые инициируют вызов соответствующей программы обслуживания прерывания. Сброс этих флагов выполняется аппаратно только в том случае, если прерывание было вызвано по переходу (срезу) сигнала. Если же прерывание вызвано уровнем входного сигнала, то сбросом флага I должна управлять соответствующая подпрограмма обслуживания прерывания путем воздействия на источник прерывания с целью снятия им запроса.

Флаги запросов прерывания от таймеров TF0 и TF1 сбрасываются автоматически при передаче управления подпрограмме обслуживания. Флаги запросов прерывания RI и TI устанавливаются блоком управления приемопередатчика аппаратно, но сбрасываться должны программным путем.

Прерывания могут быть вызваны или отменены программой, так как все названные флаги программно доступны и могут быть установлены/сброшены программой с тем же результатом, как если бы они были установлены/сброшены аппаратными средствами.

В блоке регистров специальных функций есть два регистра, предназначенных для управления режимом прерываний IE и уровнями приоритета IP. Возможность программной установки/сброса любого управляющего бита в этих двух регистрах делает систему прерываний 8051 исключительно гибкой.

В более сложных модификациях микроконтроллеров семейства MCS-51 количество периферийных устройств увеличено, что приводит к необходимости использовать один вектор прерывания для нескольких устройств (разделение подпрограмм обслуживания прерываний в этом случае необходимо реализовать программно), либо добавить еще два регистра - режима (маски) и приоритета прерываний.

Каждый из источников прерываний может быть разрешен или запрещен с использованием соответствующего бита регистра IE. Кроме того, в этом регистре есть бит общего запрета всех прерываний.
