Турбобур с независимой подвеской

Многосекционные турбобуры

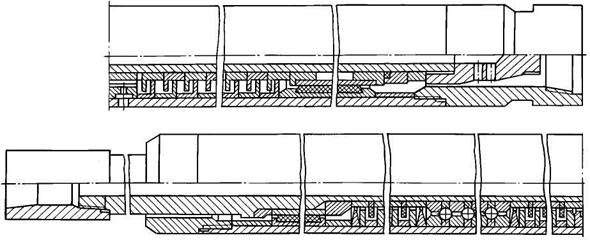

Рис. 7.2. Турбобур с системой гидроторможения типа А7ГТШ и А9ГТШ

Существующая технология турбинного бурения в большинстве случаев основана на применении серийных турбобуров АГТШ или ЗТСШ1 в том виде, в каком они поставляются машиностроительными заводами. Энергетические характеристики этих турбобуров, как правило, не удовлетворяют оптимальным параметрам отработки шарошечных долот и гидравлической программе бурения. Особенно это относится к применению новых шарошечных долот с герметизированными маслонаполненными опорами (ГНУ и ГАУ), инструмента типа АТП, а также к использованию одного бурового насоса при бурении скважины.

С целью снижения частоты вращения долота и наращивания крутящего момента на валу турбобура применяются многосекционные (свыше трех секций) турбинные сборки. Серийные турбобуры, собранные из пяти-шести турбинных секций, позволяют эффективно отрабатывать высокопроизводительные долота при пониженных расходах бурового раствора, а также предоставляют технологам значительно более широкие возможности для выбора оптимальных параметров режима бурения.

По своей конструктивной схеме многосекционный турбобур не отличается от серийного. Однако увеличение числа турбинных секций предъявляет более высокие требования к надежности работы шпинделя турбобура. Он должен быть не только более надежным, но и более долговечным, чем применяемые шпиндели серийных турбобуров. Этим требованиям отвечают шпиндели с лабиринтным дисковым уплотнением типа ШФД (рис. 14.3). Многосекционный турбобур со шпинделями типа ШФД имеет долговечность не менее 2000-4000 ч.

Формирование энергетической характеристики многосекционного турбобура может осуществляться несколькими путями: использованием разных типов турбин, их сочетанием со ступенями ГТ, а также регулированием расхода бурового раствора через турбину.

Увеличение числа секций турбобура позволяет сформировать оптимальную энергетическую характеристику для бурения шарошечными долотами с герметизированными маслонаполненными опорами и алмазными породоразрушающими инструментами. Этот путь представляется наиболее простым и надежным, однако требует более квалифицированного подхода к сборке и регулировке турбинных секций. Для упрощения этих операций и взаимозаменяемости секций разработана конструкция турбобура с независимой подвеской.
