Блоки для канатов отливают из чугуна и стали. Кроме того, блоки можно изготавливать штамповкой или сваркой из стали. Наиболее рациональным методом изготовления блоков является штамповка.

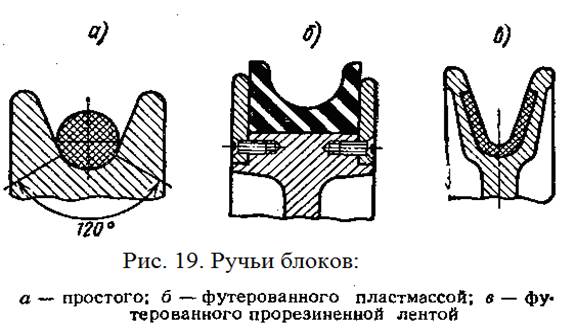

При штамповке профиль ручья блоков выполняют так, чтобы обеспечить беспрепятственный вход и выход каната, а также наибольшее соприкосновение с ним ручья (рис. 19а).
Материал ручья влияет на срок службы каната. Поскольку износ каната на стальных блоках больше, чем на чугунных (из-за худших условий скольжения), то для повышения долговечности каната ручьи блоков футеруют: алюминием, резиной или пластмассами.
По назначению блоки различают направляющие, уравнительные и приводные.
Направляющие блоки служат для изменения направления движения канатов, цепей. Уравнительные блоки (поддерживающие) применяют в сдвоенных полиспастах для выравнивания натяжений каната в обоих одинарных полиспастах (устранения провисания канатов и цепей). Приводные блоки используют вместо барабанов в подъёмных лебёдках лифтов и в приводных устройствах канатных дорог (передачи окружных усилий посредством сил сцепления канатов с ободом блока).
|
|
|
4.Звёздочки для сварных цепей выполняют литыми из чугуна и стали. Звенья сварной цепи ложатся на звёздочке в специальные гнёзда, выполненные по форме звена, вследствие этого звёздочка получается многогранной.

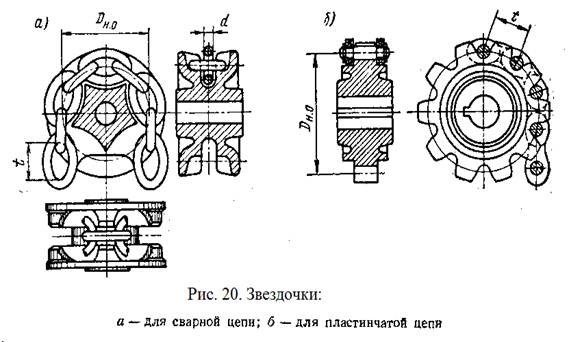

Звенья цепи, расположенные в плоскости перпендикулярной к плоскости граней, входят в специальный круговой паз (рис. 20).
Звёздочки для пластинчатых цепей изготавливают из проката или литой стали, они представляют собой как бы зубчатые колёса, зубья которых входят между пластинами цепей, соприкасаясь с валиками шарниров (рис. 20б).
