ПЛАСТИЧЕСКАЯ ДЕФОРМАЦИЯ И ДЕФОРМАЦИОННОЕ
ТЕКСТ ЛЕКЦИИ.
Тема лекции: Механизмы пластической деформации.
Доцент к.т.н. Фигуровский Д.К.
ТЕМА. Пластическая деформация и деформационное упрочнение.
По дисциплине 4638 «Механические свойства и дефекты
УТВЕРЖДАЮ
ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Кафедра ТИ-6 «Материаловедение и технологии новых материалов»
Заведующий кафедрой_ТИ-6
_________ Крашенинников А.И.
«___»_________200__г.
Для студентов 3 курса
факультета ТИ
специальности 150601
ЛЕКЦИЯ № 8
кристаллического строения металлов» для специальности
Обсуждена на заседании кафедры
(предметно-методической секции)
«__»___________200__г.
Протокол № __
МГУПИ – 200__г.
Учебные и воспитательные цели:
Освоение теоретических знаний по курсу «Механические свойства и дефекты кристаллического строения металлов» - темы Пластическая деформация и деформационное упрочнение.
|
|
Время: 2 часа (90 мин.).
Литература (основная и дополнительная):
1. Новиков И.И., Розин К.М. Кристаллография и дефекты кристаллической решетки. -М.: Металлургия, 1990. - 336 с.
2. Золоторевский В.С. Механические свойства металлов. - М.: Металлургия, 1998. - 399с.
З. Золоторевский В.С., Портной В.К. Механические свойства металлов. Часть 1.Статические испытания. Лабораторный практикум. М.: МИСиС. 1987. № 534.-143с..
4. Новиков И.И., Строганов Г.Б., Новиков А.И. Металловедение термообработка и рентгенография. М. МИСиС, 1994, 480с.
5. Богатов А.А. Механические свойства и модели разрушения металлов. Екатеринбург: ГОУ впо УГТУ-УПИ. 2002.329с.
6. Регель В.Р., Слуцкер А.И., Томашевский Э.Е. Кинетическая природа прочности твердых тел.М. Наука, 1974г., 560с.
7. Фигуровский Д.К. Алиев Р.Т. Механические свойства и теория термической обработки металлов и сплавов. Практикум М.; МГУПИ. 2007г. 186с.
Учебно-материальное обеспечение:
Использование компьютерной техники для электронной призентации наглядных материалов лекции
ПЛАН ЛЕКЦИИ:
Введение – 5 мин. Теоретическое и прикладное значение вопросов пластической деформации и деформационного упрочнения.
Основная часть (учебные вопросы) – до 80 мин.
1-й учебный вопрос. Пластическая деформация скольжением и двойникованием.
2-й учебный вопрос. Основные методы изучения картины пластической деформации.
3-й учебный вопрос. Особенности пластической деформации поликристаллов.
Заключение – 5 мин. Выводы по прочитанной лекции. Ответы на вопросы студентов
Пластическая деформация является результатом необратимого смещения атомов. В кристаллах эти смещения атомов в большинстве случаев происходят путем движения дислокаций, что является основным1 атомным
|
|

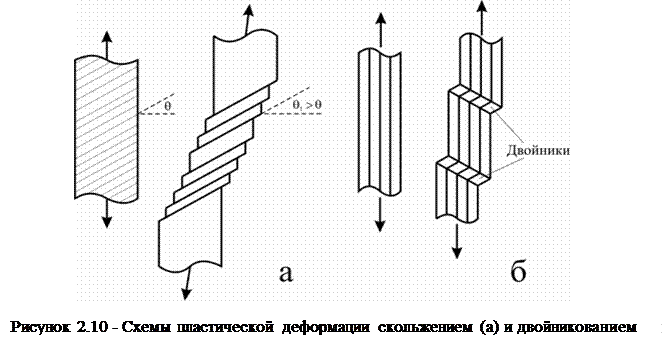

механизмом пластической деформации. Движение дислокаций может вызывать макропластическую деформацию образца путем скольжения либо двойникования. Конечным итогом такого движения является сдвиг одних отдельных частей кристалла относительно других (рис. 2.10а) или сдвиг и поворот атомных рядов в отдельных участках образца плод некоторым углом к направлению сдвига (рис. 2.10б).
______________________________________________________________
1 Другие механизмы пластической деформации - диффузионный массоперенос и зернограничное скольжение - будут рассмотрены ниже.
Иногда эти два способа формоизменения рассматривают как механизмы пластической деформации, хотя на самом деле и при скольжении, и при двойниковании механизмом деформации остается перемещение дислокаций. И все же микро- и макрокартины пластической деформации скольжением и двойникованием существенно различаются и их анализируют отдельно.
В большинстве случаев металлы и сплавы деформируются путем скольжения. Поэтому деформация скольжения будет рассмотрена в первую очередь и наиболее подробно.
