Футеровки служат для защиты несущей части аппарата или машины от температурных и химических воздействий. Для нанесения футеровок используют штучные изделия (кирпичи, плиты, блоки), всевозможные затвердевающие растворы и смеси (мертели), а также металлические и неметаллические крепежные элементы. Футеровка может наноситься как на внутреннюю так и на внешнюю часть аппарата.
1 – стальная стенка; 2 – кислостойкий вяжущий материал; 3 – плитка.
Рисунок 6.4 – схема однослойной футеровки.
1 – стальная стенка; 2 – полиизобутилен; 3 – кислотостойкий вяжущий материал; 4 – плитка; 5 – кирпич.
Рисунок 6.5 – Схема комбинированной футеровки.
1 – стальной корпус; 2 – полиизобутилен; 3 – плитка; 4 – кирпич; 5 – штуцер; 6 – свинцовая обкладка.
Рисунок 6.5 – Футерованный холодильник для серной кислоты.
1 – стальной корпус; 2 – опора под насадку; 3 – газовая коробка; 4 – крышка из кислотостойкого бетона; 5 – непроницаемый подслой; 6 – вяжущий материал; 7 – плитка; 8 – кирпич; 9 – азбест.
|
|
Рисунок 6.6 – Колонна для производства серной кислоты с комбинированной футеровкой.

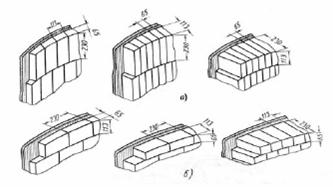

Рисунок 6.7 – Варианты кладки кислотостойкого кирпича при футеровке цилиндрических аппаратов: а) диаметром до 4 м; б) диаметром более 4 м.
1 – штуцер стальной; 2 – полиизобутилен; 3 – свинцовая обкладка; 4 – футеровка; 5 вкладыш фаолитовый на диабазовой замазке; 6 – азбест шнуровой, замоченный в жидком стекле; 7 – диабазовая замазка.
Рисунок 6.8 – Конструкционная схема защиты штуцера.
