Изготовление днищ

Для аппаратов химических производств применяют днища, изготавливаемые по ГОСТ 6533-78 – днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов; ГОСТ 11372-74 – днища эллиптические отбортованные латунные и алюминиевые; ГОСТ 11972-78 – сосуды и аппараты медные. Днища; ГОСТ 12619-78 – ГОСТ 12624-78 – днища конические неотбортованные и отбортованные с углами при вершине 60, 90, 120 и 140°; ГОСТ 12625-78 и ГОСТ 12626-78 – днища плоские отбортованные и неотбортованные.

Технические требования к конструкции и изготовлению днищ изложены в "Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением" ОСТ 26-292-94.

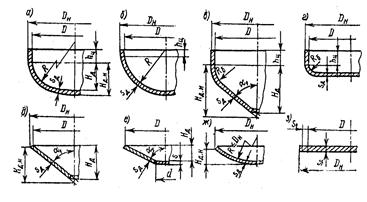

Рисунок 26.1 – Типы днищ: а – эллиптическое отбортованное; б– полусферическое отбортованное; в – коническое отбортованное; г – плоское отбортованное; д – коническое неотбортованное; е – коническое неотбортованное с плоским диском; ж – сферическое неотбортованное; з – плоское неотбортованное.

Основные требования к конструкции днищ допускают эллиптическую, полушаровую форму или в виде полушарового сегмента, приваренного к фланцам, а также применение конических днищ, причем неотбортованные конические днища должны иметь общий центральный угол не более 45°. Плоские днища допускается применять для сосудов с внутренним диаметром или наибольшей стороной не более 500 мм. При сварке днищ из нескольких листов с расположением швов по хорде расстояние от оси шва до центра днища должно быть не менее 0,2 диаметра днища. Круговые швы на днищах, за исключением днищ шаровой формы, должны быть расположены на расстоянии от центра не более 0,25 диаметра днища. Расстояние от кромки отверстия на выпуклом днище до внутренней поверхности отбортовки, измеряемое до проекции, должно быть не более 0,1 внутреннего диаметра. Основные требования на изготовление днищ ограничивают овальность днищ в пределах допуска на диаметр.

Отклонения профиля выпуклой части днищ не должны превышать 1 % номинального внутреннего диаметра для днищ с внутренним диаметром до 500 мм и 1,25 % – для днищ с внутренним диаметром более 500 мм.

Смещение стыкуемых листов в стыковых соединениях должно соответствовать пунктам 4–3–6 и 4–3–9 ОСТ 26-292-94.
