Конические зубчатые передачи

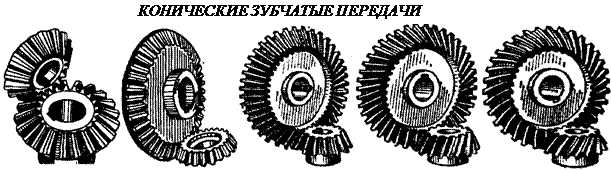

Передают вращающий момент между валами с пересекающимися осями (чаще всего под углом 90⁰). Их зубья бывают прямыми, косыми, круговыми и обычно имеют эвольвентный профиль.

И хотя, конические колёса сложнее цилиндрических как по своей геометрии, так и в изготовлении, принципы силового взаимодействия, условия работы, а следовательно, и методика расчёта аналогичны цилиндрическим.

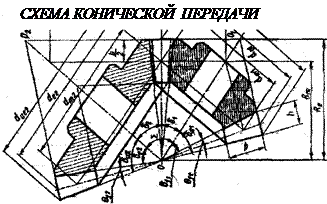

Здесь мы рассмотрим только отличительные особенности расчёта конических колёс. Сначала конструктор выбирает внешний окружной модуль m_te, из которого рассчитывается вся геометрия зацепления, в частности, нормальный модуль в середине зуба m_nm= m_te (1 – 0,5 b/R_e ), где R_e – внешнее конусное расстояние.

Силы в конической передаче действуют аналогично цилиндрической, однако следует помнить, что из-за перпендикулярности осей радиальная сила на шестерне аналогична осевой силе для колеса и наоборот, а окружная сила при переходе от шестерни к колесу только меняет знак

; .

Прочностные расчёты конических колёс [45] проводят аналогично цилиндрическим, по той же методике [3]. Из условия контактной выносливости определяют внешний делительный диаметр d_we, из условия прочности на изгиб находят нормальный модуль в середине зуба m_nm. При этом в расчёт принимаются воображаемые эквивалентные колёса с числами зубьев Z_э1,2 =Z_1,2 / cosd_1,2 и диаметры d_э1,2 = m_te Z_1,2 / cosd_1,2. Здесь Z₁, Z₂, - фактические числа зубьев конических колёс. При этом числа Z_э1,2 могут быть дробными.

В эквивалентных цилиндрических колёсах [32] диаметр начальной окружности и модуль соответствуют среднему сечению конического зуба, вместо межосевого расстояния берётся среднее конусное расстояние [45], а профили эквивалентных зубьев получают развёрткой дополнительного конуса на плоскость.
