Классификация элементов
АППАРАТОВ И УСТРОЙСТВ
ХАРАКТЕРИСТИКА ЭЛЕМЕНТОВ МАШИН, ПРИБОРОВ,
Для современного машиностроения характерно значительное многообразие элементов конструкций. Несмотря на это, можно выделить ряд элементов конструкции, которые определяют функционирование и надежность машины. Такие элементы конструкции называются типовыми.
Типовые элементы можно разделить на три группы:
- элементы общемашинного назначения;
- элементы функционального назначения;
- элементы обеспечивающих систем.
К элементам общемашинного назначения относятся:
- детали передаточных механизмов;
- оси, валы, муфты;
- опоры;
- уплотнительные элементы;
- упругие элементы;
- сосуды, трубы;
- соединения.
К элементам функционального назначения относятся:
- детали кривошипно – шатунных механизмов поршневых машин;
- лопатки роторных машин;
- диски роторных машин;
- звенья механизмов (кулисы, кулачки, ролики, шатуны, кривошипы);
- детали оснований, корпусов.
|
|
Элементами обеспечивающих систем являются:
- элементы электрооборудования;
- элементы систем смазки;
- элементы топливных систем;
- элементы системы управления.
Рассмотрим основные элементы общемашинного назначения.
Механические передачи вращательного движения делятся:
- по способу передачи движения от ведущего звена к ведомому на передачи трением (фрикционные, ременные) и зацеплением (цепные, зубчатые, червячные);
- по отношению скоростей ведущего и ведомого звеньев на замедляющие и ускоряющие;
- по взаимному расположению осей ведущего и ведомого валов на передачи с параллельными, пересекающимися и скрещивающимися осями валов.
Из всех передач наиболее распространенными являются зубчатые.
Зубчатой передачей называется механизм, передающий движение от одного вала к другому благодаря зацеплению зубьев и предназначенный для передачи вращения с изменением угловых скоростей и моментов или для преобразования одного вида движения в другой.
Зубчатые передачи между параллельными валами осуществляются цилиндрическими зубчатыми колесами, которые могут быть прямозубыми, косозубыми и шевронными (рис. 4.1, а – в). Передача вращения между валами с пересекающимися осями осуществляется коническими зубчатыми колесами: прямозубыми и с криволинейными зубьями (рис. 4.1, г, д). Для валов с перекрещивающимися осями применяются также гипоидные передачи (рис. 4.1, ж). Для преобразования вращательного движения в поступательное и, наоборот, применяется реечная передача (рис. 4.1, е).
Помимо перечисленных передач с наружным зацеплением, часто применяются также передачи с внутренним зацеплением (рис. 4.1, з).
|
|
Для передачи больших мощностей применяют преимущественно цилиндрические зубчатые колеса.
Для зубчатых передач, используемых в авиационных конструкциях, характерны высокая точность изготовления, компактность и малая масса. В этих конструкциях применяются цилиндрические зубчатые колеса внешнего и внутреннего зацепления, а также конические колеса с прямым и круговым зубом.
Преимуществами зубчатых передач являются: постоянство передаточного числа; более высокий КПД, чем у других типов передач; большая долговечность и надежность работы; малые габаритные размеры по сравнению с размерами других типов передач, передающих такую же мощность.
Недостатками зубчатых передач являются: необходимость высокой точности изготовления; шум при значительных скоростях работы; невозможность осуществления бесступенчатого изменения передаточного числа.
Для передачи вращения от одного вала к другому, когда оси валов перекрещиваются, применяется червячная передача. Наиболее распространенная червячная передача (рис. 4.2, а) состоит из так называемого архимедова червяка, т.е. винта, имеющего трапецеидальную резьбу с углом профиля в осевом сечении, и червячного колеса. Зубья червячного колеса имеют особую форму, получаемую в результате обкатки колеса с червяком.
Червячная передача соединяет в себе свойства винтовых и зубчатых передач. Зацепление червяка и червячного колеса в осевом сечении (рис. 4.2, б) аналогично зацеплению рейки и цилиндрического зубчатого колеса.
Так как в зацеплении червячной пары преобладает трение скольжения, то материалы для изготовления червяка и колеса должны быть подобраны так, чтобы по возможности уменьшить потери на трение. Наивыгоднейшей является антифрикционная пара сталь – бронза. Червяки для силовых передач изготовляют из стали, поверхность витков обычно закаливают и шлифуют.

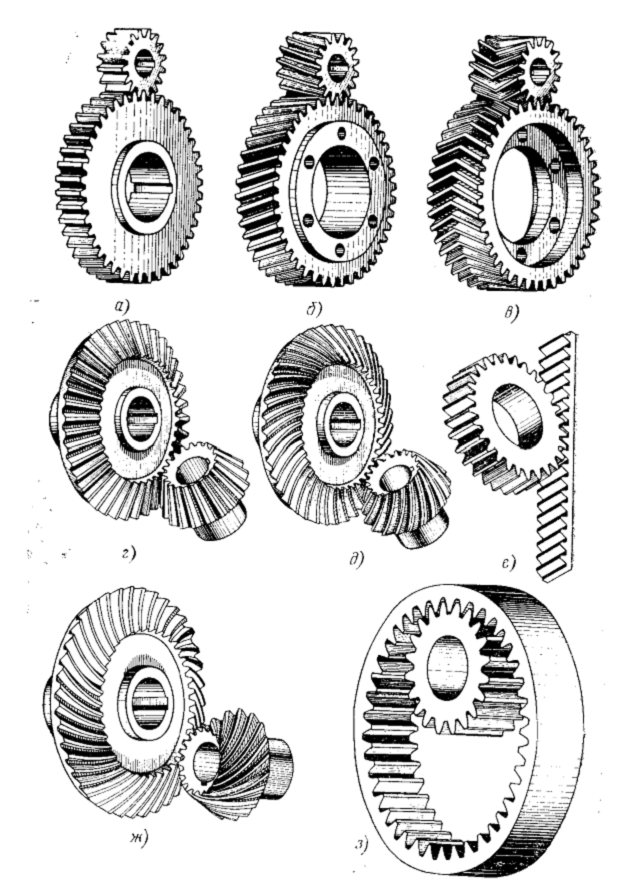

Рис. 4.1. Виды зубчатых передач
Зубчатые венцы червячных колес, работающих при больших скоростях скольжения, изготовляют из оловянисто–фосфористой бронзы.
К преимуществам червячных передач следует отнести возможность получения больших передаточных чисел, плавность и бесшумность работы. Основной недостаток червячных передач заключается в больших потерях на трение в зацеплении.
а) б)

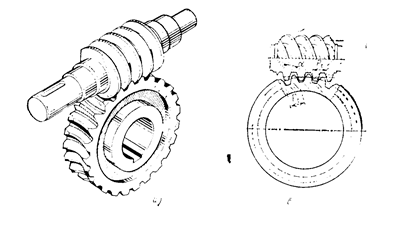

Рис. 4.2. Червячная передача
Во фрикционных передачах движение от ведущего к ведомому звену передается трением при непосредственном контакте или через промежуточные элементы.
Простейшая фрикционная передача (рис.4.3) состоит из двух цилиндрических катков, ведущего и ведомого, насаженных на параллельные валы и прижимаемых друг к другу с определенной силой.
В качестве нажимных устройств применяются винтовые, пружинные или рычажные механизмы.
Преимуществами фрикционных передач являются: возможность бесступенчатого изменения передаточного числа; простота конструкции и невысокая ее стоимость при выполнении передач с постоянным передаточным числом; плавность работы и смягчение толчков при включении привода и резких перегрузках.
Основными недостатками фрикционных передач являются: большие нагрузки на валы катков и их подшипники; сравнительно невысокий КПД; ограниченность передаваемой мощности.

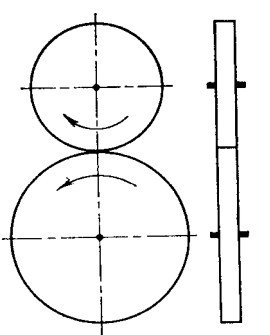

Рис. 4.3. Схема простейшей фрикционной передачи
Ременные передачи (рис.4.4) состоят из двух шкивов, закрепленных на валах, и охватывающего их ремня: плоского (рис.4.4, а), клинового (рис.4.4, б) или круглого сечения (рис.4.4, в). Ремень надет на шкивы с определенным натяжением, обеспечивающим между ремнем и шкивом трение, достаточное для передачи тягового усилия от ведущего шкива к ведомому.
Преимуществами ременных передач являются: возможность передачи движения при значительном расстоянии между валами; способность сглаживать колебания нагрузки вследствие эластичности ремня; способность выдерживать перегрузки благодаря увеличению скольжения ремня; плавность и бесшумность работы; невысокая стоимость, простота обслуживания и ремонта;
|
|
Рис. 4.4. Ременная передача
нетребовательность к точности изготовления шкивов и их установке.
Основными недостатками ременных передач являются: непостоянство передаточного числа из-за скольжения ремня на шкивах; значительные габаритные размеры при больших мощностях; большое давление на валы в результате натяжения ремня.
Цепная передача состоит из двух колес с зубьями особой формы (звездочек) и цепи, охватывающей их. Наиболее распространены передачи с втулочно-роликовой цепью (рис.4.5, а) и зубчатой цепью (рис.4.5, б).
Цепные передачи применяются для передачи средних мощностей (не более 150 кВт) между параллельными валами в случаях, когда межосевые расстояния велики для зубчатых передач.
а) б)

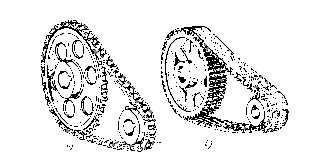

Рис. 4.5. Цепные передачи
Преимуществами цепных передач являются: отсутствие проскальзывания, достаточная быстроходность; сравнительно большое передаточное число; высокий КПД; возможность передачи движения от одной цепи нескольким звездочкам; небольшая нагрузка на валы, так как цепная передача не нуждается в предварительном натяжении цепи, необходимом для ременной передачи.
Недостатками цепных передач являются: вытяжка цепей вследствие износа шарниров; более высокая стоимость передачи по сравнению с ременной; необходимость регулярной смазки; значительный шум.
Передачи характеризуются двумя основными показателями: передаточным числом и коэффициентом полезного действия.
Передаточным числом передачи называют отношение угловой скорости ведущего звена к угловой скорости ведомого звена:
,
где угловая скорость в рад/с и частота вращения в об/мин ведущего звена;
то же для ведомого звена.
Коэффициент полезного действия передачи равен отношению мощности N2 на ведомом валу к мощности N1, подводимой к ведущему валу,
|
|
.
