Состояние и тенденции развития УАБ (КАБ)
Классификация управляемых авиационных бомб
Авиационные бомбы как вид вооружения подразделяют на обычные (неуправляемые) авиабомбы и управляемые авиабомбы. В настоящее время окончательно сформировались два подвида УАБ: корректируемые (КАБ) и управляемые планирующие (УПАБ).
КАБ - это УАБ, применение которой осуществляется по баллистическому алгоритму при котором траектория КАБ формируется чтобы минимизировать величину отклонений центра масс от баллистической траектории, при этом траектория КАБ находится в пределах "трубки" рассеивания УАБ.
УПАБ - это УАБ, траектория которой имеет ярко выраженный планирующий (программный) участок и дальность действия которой превышает баллистический относ УАБ. Под баллистическим относом понимается расстояние, измеряемое от проекции точки сброса на горизонтальную плоскость до точки падения УАБ.
Как правило, УПАБ используется в составе ударного авиационного комплекса для выполнения наиболее ответственных боевых задач без вхождения в зону объектовых средств поражения, а КАБ - для поражения широкого класса малоразмерных прочных целей при частично или полностью подавленной ПВО.
|
|
Практический опыт разработки и применения зарубежных и отечественных УАБ, тенденции и перспективы их развития дают возможность классифицировать УАБ по различным признакам, полагаясь при этом на правило формальной логики, согласно которому деление возможно лишь по одному из признаков. Таких признаков может быть много и классификация УАБ по ним сведена в таблице 26.
В соответствии с установившейся мировой классификацией УАБ различают также по поколениям.
Под поколениемуправляемых (корректируемых) авиационных бомб принято понимать ряд (семейство, группу) УАБ, характеризующийся единым идеологическим замыслом при создании и такими общими конструктивно-технологическими решениями каждой из УАБ этого ряда, как конструктивная компоновка, элементная база и пр., которые определяют ТУ одного порядка, выраженный в качественно-количественных показателях, сохраняя при этом преемственность образцов УАБ от одного поколения к другому.
Высокоточное управляемое авиационное оружие, ярким представителем которого являются управляемые (корректируемые) авиационные бомбы, прошло два этапа своего развития: первый относится к периоду 40-50-х годов, второй - к периоду конца 60-х годов и до настоящего времени.
Первый этап разработки был связан с решением принципиальных вопросов выбора конструктивно-аэродинамических компоновок изделий, с построением СН, СУ и систем энергопитания и отработки тактики их применения.
|
|
Таблица 10.2
Признак | Характеристика УАБ и ее отдельных систем, свойств |
Дальность | Короткая до 5 км Малая до 5...15 км Средняя до 20...30 км Большая до 70 км и более |
Калибр (масса) | Колеблется в пределах 125...9761 кг (определяется типом штатных АБ и выражается в фунтах иликилограммах ) |
Тип конструкции | пециальная конструкция На основе штатной БЧ Модульнаяконструкция |
Тип несущей конструкции | БЧ Пенал для размещения БЧ |
Тип СН | Самонаведение (лазерная, телевизионная, тепловизионная, радиолокационная (активная или пассивная), радиометрическая, радиолокационная по излучающим целям, радионавигационная. космическая GPS/ГЛОНАСС и др.)*, комбинированная инерциально-спутниковая (радионавигационная космическая GPS/ГЛОНАСС) Теленаведение (по радиолучу, по телевизионно-командной линии связи (ТКСН), по волоконно-оптической линии связи (ВОЛС)) Автономное программная, инерциальная, инерциальная с коррекцией) |
Тип боевой части | Фугасная Осколочная Проникающая** Многоцелевая Фугасно-проникающая Фугасно-зажигательная Бетонобойная Двойного действия или комбинированная (кумулятивно-фугасная, кумулятивно-проникающая, проникающая-фугасная и др.) Объемно-детонирующая Кассетная с кумулятивными или осколочными боевыми элементами |
Тип взрывательного устройства | Контактного действия С дистанционным управлением Избирательного действия |
Режим сброса (метания) | В горизонтальном полете С пикирования С кабрирования |
Алгоритм сброса | Баллистический Из зоны возможных сбросов (ЗВС) |
Тип применения | Одиночное Групповое (серийное) Залповое Управляемый залп (залповый по элементам групповой цели) |
Траектория | Баллистическая Баллистическая с продлением горизонтального участка "Горка" Планирующая Комбинированная (планирующая с "полочкой" - горизонтальным участком под нижней кромкой облачности) |
Двигатель | Маршевый Двигатель-ускоритель |
* GPS - Global Positioning Systems.
** В качестве проникающей БЧ может быть использована БЧ, наполненная вместо ВВ бетоном, при этом риск нанести ущерб мирному населению сводится к минимуму. В ходе бомбардировок иракской территории ВВС США применяли 2000 фунтовые управляемые авиабомбы с лазерным нападением и "бетонной" БЧ против военных объектов, расположенных вблизи населенных районов. Такие бомбы можно условно отнести к категории оружия несмертельного поражения. УАБ с бетоном в качестве наполнителя БЧ также были применены при бомбардировке зданий Багдада в апреле 2003 г.
Возобновление работ по созданию УАБ (второй этап) диктовалось требованиями существенного повышения эффективности боевого применения бомбового вооружения в условиях высоких скоростей самолета-носителя при атаке целей и увеличения дальности сброса, что было вызвано созданием более совершенных объектовых систем ПВО. Второй этап работ осуществляется до сих пор под девизом интенсивного внедрения новых достижений в науке и технике и современных технологий с учетом преемственности в разработках. Лидирующее положение в области создания управляемых авиабомб в мире занимают США, где уже разрабатывают и апробируют в боевых условиях УАБ четвертого поколения. В соответствии с приведенным выше понятием "поколение КАБ (УАБ)" среди отечественных КАБ можно выделить два поколения: второе и третье. Принимая во внимание то обстоятельство, что создание отечественных КАБ происходило с учетом зарубежного опыта создания УАБ, первое поколение отечественных КАБ следует отнести ко второму поколению по мировой классификации поколений. Хотя первая корректируемая авиабомба второго этапа отечественных разработок КАБ-500 и была снабжена флюгерной лазерной ГСН, но имела, в отличие от УАБ США первого поколения (в частности, УАБ типа "Болт-84"), автопилот, обеспечивающий стабилизацию стартовых возмущений после сброса с самолета-носителя, а также стабилизацию по крену. Таким образом, КАБ-500 была более совершенным образцом, чем первые образцы УАБ США.
|
|
В таблице 10.3 представлена классификация поколений отечественных корректируемых авиационных бомб. В графе "Технический уровень" кратко представлены наиболее существенные количественные и качественные показатели, характеризующие технический уровень поколения, причем жирным шрифтом выделены те, которые характеризуют отличие данного поколения от предыдущего. К принципиальным характерным особенностям поколений отечественных КАБ можно отнести следующее:
Таблица 10.3
Поколение | КАБ (УАБ) | Технический уровень (характерные признаки | |||||||
Обозначение | Калибр кг | ТипСН | СУ | Тип БЧ | |||||
Первое поколение | Не имеется | ||||||||
Второе поколение (принцип применения "сбросил-довел | КАБ-500 | Л | АП | Ф | Одиночное и залповое применение днем и ночью в простых метеоусловиях по прочным малоразмерным стационарным целям, в том числе по бронированным и глубокоза-легащим, с точностью Екво ≤ 6...10 м, баллистический алгоритм бомбометания | ||||
КАБ-500 ЛК | Л | АП | К | ||||||
КАБ-1500 ЛФ | Л | АП | Ф | ||||||
КАБ-1500Л-Пр | Л | АП | Пр | ||||||
Третье поколение (принцип применения "сбросил-забыл") | КАБ-500Кр | Ткр | АП | ББ | Одиночное и залповое применение днем в простых метеоусловиях и в условиях дымки по прочным малоразмерным стационарным целям, в том числе по закрытым и глубоко-залегающим, с точностью Екво ≤ 4...7 м, баллистический алгоритм бомбометания | ||||
КАБ-500Кр-ОД | Ткр | АП | ОД | ||||||
КАБ-1500 Кр | Ткр | АП | Пр | ||||||
4-е поколение (принцип применения "сбросил-забыл") | Разрабатывается | ||||||||
Условное обозначение: Тип СН: Л - лазерная флюгерная, Ткр - телевизионная с корреляционной обработкой информации; Тип БЧ: Ф - фугасная, К - кассетная, Пр - проникающая, ББ - бетонобойная, ОД - объемно-детонирующая; Тип СУ: АП - автопилот | |||||||||
второе поколение - наличие лазерных полуактивных головок самонаведения флюгерного типа, автопилота, единой конструктивно-компоновочной схемы для каждого калибра КАБ, и раскрывающегося оперения у КАБ калибром 1500 кг;
|
|
третье поколение - наличие телевизионно-корреляционных ГСН, автопилота, единой конструктивно-компоновочной схемы для каждого калибра КАБ и раскрывающегося оперения у КАБ калибром 1500 кг.
На рисунках 10.18, 10.19 представлен конструктивно-компоновочный облик некоторых отечественных КАБ второго и третьего поколений.

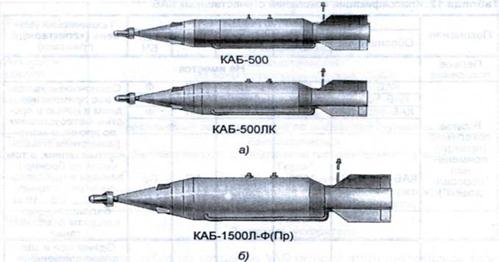

Рисунок 10.18. Конструктивно-аэродинамический облик
корректируемых авиационных бомб второго поколения:
а - калибром 500 кг; б - калибром 1500 кг
б)
Рисунок 10.19. Конструктивно-аэродинамический облик корректируемых
авиационных бомб третьего поколения:
а - калибром 500 кг, б - калибром 1500 кг
Ведущая роль в создании УАБ за рубежом принадлежит США, однако разработки ведут самостоятельно различные фирмы Великобритании, Франции, ФРГ, Бельгии, Швеции, Израиля, Австралии, Японии и других стран.
Разработки УАБ за рубежом проводятся с широкой интеграцией и в тесном сотрудничестве по согласованным комплексным программам. По состоянию на 1990-1992 гг. на вооружении США и их союзников находились около 50 образцов УАБ с различными типами ГСН и БЧ, из них 60 % приходилось на США. Основная номенклатура УАБ создана в США в рамках целевых программ "Уоллай", "Пэйв Уэй-1, -II, -III, -IV", "Хобо" и др. Основные фирмы-разработчики: "Тексас Инструменте", "Мартин Мариэтта", "Селеско", "Хьюз Эркрафт", "Рокуэл Интернэшнл". Разработка УАБ в других странах ведется по тем же направлениям, что и в США, с использованием отдельных элементов систем США и штатных БЧ авиабомб калибром 500, 1000, 2000 и 3000 фунтов(в настоящее время за рубежом ведутся разработки по созданию УАБ малого калибра 250 фунтов).
Развитие УАБ на современном этапе направлено главным образом на расширение условий и совершенствование тактики их применения, в том числе без входа в зону действия ПВО противника, на обеспечение автономности наведения, увеличение номенклатуры целей, повышение эффективности их поражения, дальнейшее уменьшение стоимости их производства и эксплуатации.
Все это способствует достижению высоких показателей эффективности и живучести УАК.
В то же время реализация указанных требований значительно увеличивает стоимость создания УАБ в сравнении с неуправляемыми бомбами или наиболее простыми УАБ первого поколения. Однако, как показывают исследования, несмотря на относительно высокую стоимость УАБ по критерию "стоимость-эффективность", их боевое применение дает преимущество в 1,5...30 раз в сравнении с обычными авиабомбами.
