Цеховые трансформаторные подстанции

Подстанцией называется электроустановка, предназначенная для преобразования и распределения электроэнергии и состоящая из трансформаторов, РУ, устройств управления, защиты и измерения.

Цеховые подстанции делятся на: внутрицеховые, пристроенные, встроенные и отдельно стоящие.

В настоящее время в цехах промышленных предприятий наибольшее распространение имеют комплектные трансформаторные подстанции КТП

6 – 10/0,4 – 0,69 кВ. КТП состоит из РУ или вводного устройства первичного напряжения, одного или двух силовых трансформаторов и РУ НН (или без него. КТП бывают внутренней установки и наружной (КТПН). Для внутрицеховых КТП применяют трансформаторы 160…2500 кВ·А.

Для питания ЭП I-й и II-й категорий применяются двух трансформаторные подстанции; каждый трансформатор питается отдельной линией по блочной схеме. Линии и трансформаторы рассчитываются на питание всех нагрузок в нормальном режиме и ответственных нагрузок (I-я и II-я категории) в аварийных условиях, когда выходит из работы одна линия или трансформатор. Если нет точных данных о категориях ЭП, каждая линия и каждый трансформатор выбираются на 60–70% суммарной нагрузки всей подстанции. Тогда при аварии они, с учетом допустимой перегрузки трансформаторов, обеспечат питание всех ответственных ЭП. Начертить

На стороне вторичного напряжения при этой схеме в необходимых случаях применяется АВР секционного автомата. Схема получается четкая и надежная, но дороже (из-за автомата).

Если же в данном цехе преобладают ЭП III–ей категории, то применяются одно – трансформаторные подстанции. В этих случаях взаимное резервирование небольших групп ответственных нагрузок, присоединенных к этим подстанциям, целесообразно осуществлять при помощи кабельных перемычек между соседними подстанциями. Пропускная способность этих перемычек обычно составляет не более 15–20% нагрузки трансформатора.

При схеме блока трансформатор — магистраль низкого напряжения такое резервирование очень просто, дешево и надежно выполняется при помощи шинных нормально разомкнутых перемычек между концами магистралей соседних трансформаторов. При перемычках низкого напряжения одновременно с трансформаторами резервируются также и питающие их линии высокого напряжения.

Согласно ПУЭ в помещениях РУ разрешается прокладка относящихся к ним трубопроводов отопления при применении цельносварных труб без вентилей, а транзитных трубопроводов, если они заключены в сплошную водонепроницаемую оболочку.

Открыто размещенные в цеху КТП и РУ должны иметь сетчатые ограждения и находиться в мертвой зоне подъемно – транспортных механизмов.

Присоединение трансформатора к сети ВН должно осуществляться при помощи предохранителей и разъединителя (выключателя нагрузки) или комбинированного аппарата с видимым разрывом цепи.

Управление коммутационным аппаратом должно осуществляться с земли, привод аппарата должен запираться на замок. Аппарат должен иметь заземлители со стороны трансформатора.

В [1, с. 220,221] показаны различные виды КТП

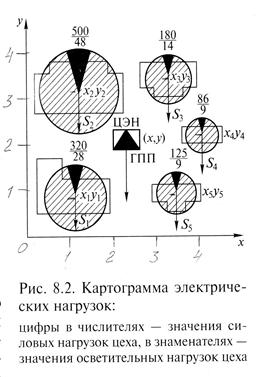

Размещение всех подстанций должно соответствовать наиболее рациональному сочетанию капитальных затрат на сооружение СЭС и эксплуатационных расходов на ее содержание. Для определения местоположения подстанции на генеральном плане предприятия наносится картограмма нагрузок. Картограмма нагрузок – это изображение распределения нагрузок по территории предприятия кругами, площади которых в выбранном масштабе m равны расчетным нагрузкам цехов.

Расчетная нагрузка i - го цеха

Р_i = πr²m,

отсюда радиус i – го круга

r_i =

Определение центра электрических нагрузок (ЦЭН) сводится к расчету координат “центра тяжести” массо – нагрузок по формулам.

x = y =

где x_i, y_i – координаты i – той нагрузки в осях x и y. Координатные оси наносят на картограмму произвольно – положение ЦЭН от этого не меняется.

Координаты ЦЭН цехов, изображенных на рис. 8.2 [1] следующие:

x == 1,92

y = = 2,3

На практике выбор местоположения ТП зависит также от условий окружающей среды, технологического процесса.

Основное электрооборудование ТП во внешнем ЭС – не забыть!!!!
