Колебательные дефлекторы

Колебательный дефлектор (рис. 11.2) включает в себя зерка­ло и электромагнитный привод вибрационного типа. В качестве привода применен магнитоэлектрический вибратор, который состоит из ротора 8 и статора 7. Статор набран из листов элект­ротехнической стали. Между полосами статора расположены по­стоянные магниты 2 и 6, создающие магнитный поток между полюсами статора и ротора. На каждом полюсе статора установ­лена катушка 1 из медной проволоки.

Внутри полого вала ротора проходит упругий стержень-тор-сион 5. Верхний конец торсиона запрессован в ротор, нижний зажат штангой. Жестко связанный со статором торсион служит для повышения резонансной частоты ротора. Ротор установлен на двух опорно-радиальных подшипниках 4. К верхнему концу вала крепится оправка 3 с зеркалом.

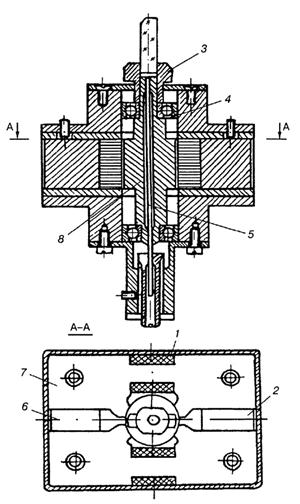

Рис. 11.2. Конструкция колебательного дефлектора.

Световой пучок, поступивший на зеркало дефлектора, откло­няется при подаче на катушки вибратора управляющего напря­жения, которое изменяет магнитный поток в зазоре ротор-ста­тор, создавая тем самым парусил, поворачивающих ротор.
