Таблица 23
Термопластичные пресс-композиции
Термопластичные пресс-композиции состоят из одних лишь связующих веществ (смол) и являются ненаполненными пресс-массами. Наибольшее значение приобрели пресс-материалы этого типа на основе: полистирольных, полиэтиленовых, полифторэтиленовых, полиамидных и полиуретановых смол, а также на основе эфиров целлюлозы.
Основные свойства аминопластов (ГОСТ 9359-69)
Марки пресспорошков | Удельный вес, г/см3 | Теплостойкость, 0С | sи, МПа | ан . –3, кДж/м2 | rS, ом | rV, ом | e при 106 Гц |
К-211-3 К-211-4 | 1,9 1,9 | 1014 1013 | 1014 1013 |
При увеличении температуры механическая прочность фторопласта-3 - элементарное звено:
- CF2 – CFCl -
существенно снижается (рис. 9.7).

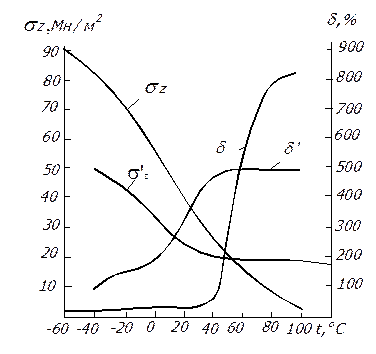

Рис. 43. Влияние температуры на механические свойства фторопласта-3 (sz и d)
и фторопласта-4 (s¢z и d¢)
Резкое охлаждение с температуры плавления до температуры ниже 100° С увеличивает его механическую прочность, особенно повышаются сопротивляемость ударным нагрузкам (в 3…5 раз) и относительное удлинение при разрыве (в 5 раз). Фторопласт-3 обладает повышенными эластичными свойствами и отсутствием хладотекучести; устойчив к действию агрессивных сред. Наполнителями его являются стеклянные и асбестовые волокна, кварцевая мука, каолин, шифер, графит, молотый кокс и др.
|
|
Переработку фторопласта-3 в изделия можно осуществлять различными методами (обычным прессованием, пресс-литьем, литьем под давлением и экструзией).
Фторопласт-3 эффективно наносится на Al и его сплавы, стали, Zn, Ni, а также на неметаллы - стекло, фарфор, керамику и т. д. Прочность покрытия (на отрыв), нанесенного на полированный металл, составляет 0,5…0,8 МПа, а нанесенного на металл, прошедший пескоструйную обработку - 2,5…3,0 МПа. Применяют его для антикоррозионных покрытий металлов и других материалов, а также для изготовления деталей, работающих при - 195…+ 100 °С.
Политетрафторэтилен - фторопласт-4 - элементарное звено:
- CF2 – CF2 -
- мягкий и гибкий материал. При нагревании прочностные свойства его снижаются; с понижением температуры возрастает твердость, однако даже при низких температурах он не становится хрупким (см. рис. 43).
Этот материал обладает низким коэффициентом трения, может применяться для уплотнения деталей, работающих при давлениях до 10 МПа и температурах – 195…+ 250 °С, негигроскопичен и водостоек, наиболее химически стоек из всех известных органических материалов и пластмасс.
Из фторопласта-4 прессованием с последующей термообработкой можно получить химически стойкие прокладочные и антифрикционные детали, диэлектрики для высокочастотной техники.
