являются пластмассами без наполнителей. Основой для получения винипластов служит поливинилхлоридная смола; элементарное звено:

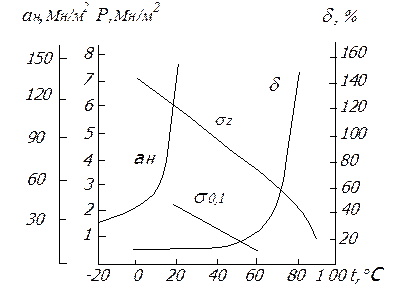

Рис. 55. Влияние температуры на механические свойства винипласта
Листовой винипласт получают путем сплавления на нагретых вальцах порошка поливинилхлоридной смолы. Он может формоваться и перерабатываться в профилированные изделия конструкционного, электроизоляционного и антикоррозионного назначения горячим прессованием. Изделия из винипласта обладают высокой прочностью к ударным нагрузкам и стойкостью к агрессивным средам. Но в условиях повышенных температур механические свойства их резко снижаются вследствие ползучести (рис. 55).
Поливинилхлоридный пластикат, прокладочный, кабельный, температуроустойчивый и специальный выпускают в виде трубок и лент для изготовления горячим прессованием различных уплотнительных, прокладочных и герметизирующих деталей (работающих при температурах 0…50 °С и высоких давлениях), а также химически стойких и электроизоляционных деталей. Изделия из поливинилхлорида подвержены старению, при эксплуатации уменьшается их эластичность, повышается жесткость и появляются трещины.
В табл. 29 приведены основные свойства листовых термопластиков без наполнителей.
