Центробежные скрубберы

В угольной промышленности применяют центробежные скрубберы. Это циклоны с водяной пленкой типа ЦВП, а так же скоростной промыватель СИОТ, аппараты мокрого пылеулавливания МПР, прямоточный пылеулавливатель ПМ-35А и др.

Рис.7.3. Форсуночный скруббер

Циклоны ЦВП могут применяться для любых видов нецементирующейся пыли в качестве первой ступени очистки при пылесодержании до 10 г/м. При большем пылесодержании эти циклоны рекомендуются в качестве второй ступени очистки.

Отличие работы циклона с водяной пленкой от сухого заключается в том, что в нем частицы пыли осаждаются на смоченную внутреннюю поверхность корпуса, по которой постоянно стекает пленочная вода.

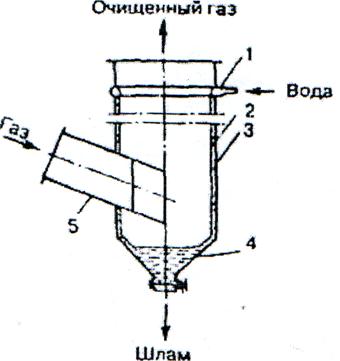

Схема центробежного скруббера показана на рис. 7.4. В аппаратах этого типа частицы пыли отбрасываются на пленку жидкости 2 центробежными силами, возникающими при вращении газового потока в аппарате за счет тангенциального расположения входного патрубка. Пленка жидкости 5 толщиной не менее 0,3 мм создается подачей воды через сопла 1 и непрерывно стекает вниз, увлекая в бункер 4 частицы пыли. Эффективность очистки газа от пыли зависит главным образом от диаметра корпуса аппарата 3, скорости потока во входном патрубке и дисперсности пыли. Например, с ростом диаметра скруббера эффективность очистки снижается. Увеличение эффективности очистки с помощью центробежных аппаратов может быть достигнуто увеличением высоты корпуса скруббера до Н =(3...4)D. При высоте аппарата более 4D эффективность практически не меняется.

В зависимости от типоразмера производительность циклонов ЦВП равна 1300 - 17000 м³/ч, диаметр - 315 - 1000 мм, расход воды - 1,24 - 2,02 л/с, эффективность очистки - 98 - 99 %. К.п.д. мокрого циклона (для частиц 4-5 мкм) может достигать 97-98 % (против 60 - 70 % для сухих циклонов). Это объясняется тем, что пылинки не отражаются от внутренней поверхности корпуса, а прилипают к ней. Тем самым предотвращается вторичный унос воздухом частиц пыли.

Рис.7.4.Центробежный скруббер

Скоростной промыватель СИОТ применяется в вытяжных (аспирационных) установках для очистки воздуха от различных видов смачиваемой пыли, за исключением цементирующейся и волокнистой, а также конденсационных аэрозолей. Промыватели рекомендуется применять при начальной концентрации пыли до 5 г/м³. Если она выше, воздух следует предварительно очищать. В зависимости от типоразмера и величины входной скорости потока производительность СИОТ равна 12,5-280 тыс. м³/ч, максимальный расход воды - 0,55 – 8,0 л/с, эффективность очистки - 95 - 99%.
