Электромагнитное зондирование (ЭЗ)

Электрического профилирования методом КЭП

4. Круговое профилирование (КрП) – способ в основе которого лежит вращение линейной 4-х электродной симметричной по различным азимутам. Затем строятся полярные диаграммы, по которым производится определение пространственного расположения геологических образований, в частности господствующего направления трещиноватости.

ЭЗ это вторая основная модификация электроразведки, цель которой изучение геологических разрезов на глубину в заданной точке. Другими словами это электробурение, инструментом которого служит электрический ток. Способов ЭЗ как и ЭП много. Наиболее распространены два способа: ВЭЗ - вертикальное и ДЭЗ - дипольное электрическое зондирование.

ВЭЗ осуществляется путем последовательного увеличения размеров питающей линии АВ, когда каждый последующий разнос увеличивается по отношению к предыдущему в 1,5 - 2 раза, что соответствует логнормальному закону т.е. чем больше разнос (длина линии АВ), тем больше вклад вторичных зарядов формирующихся на границах разделов сред.

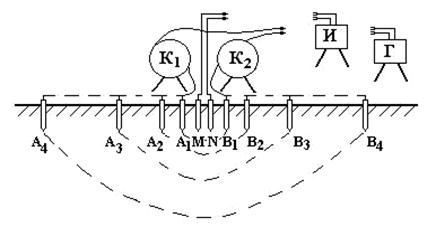

Технология выполнения ВЭЗ описана в многочисленных учебниках, справочниках и руководствах. Она сводится к устройству на поверхности земли электроразведочной установки, состоящей из двух питающих А и В и двух измерительных (приемных) М и N электродов, расположенных симметрично относительно центра (рис. 2.20). Через электроды А и В от батареи или генератора в землю поступает электрический ток силой I, а между приемными электродами М и N измеряют разность потенциалов ΔU. Сделав первый замер, увеличивают разнос АВ и вновь измеряют силу тока I и разность потенциалов ΔU.
