Расчетные соотношения

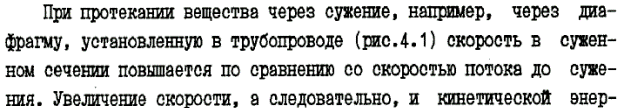

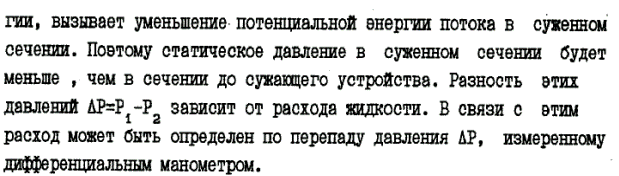

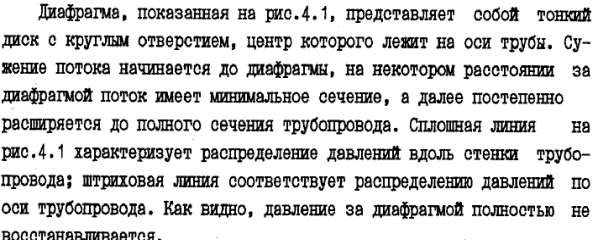

Метод измерения расхода жидкости с помощью диафрагмы

Методическое пособие № 4

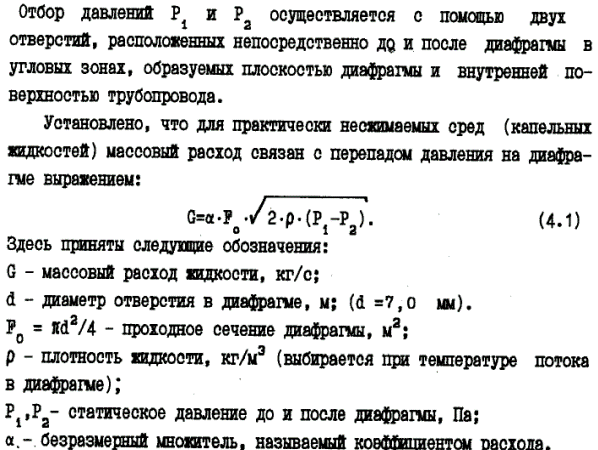

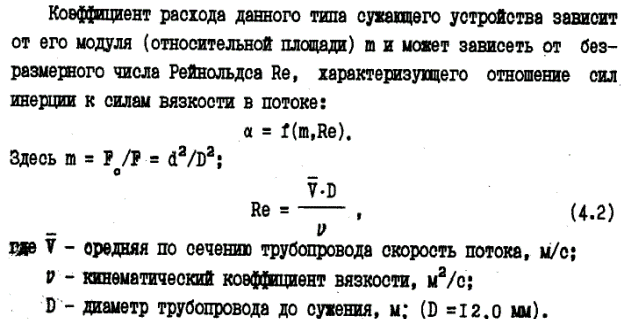

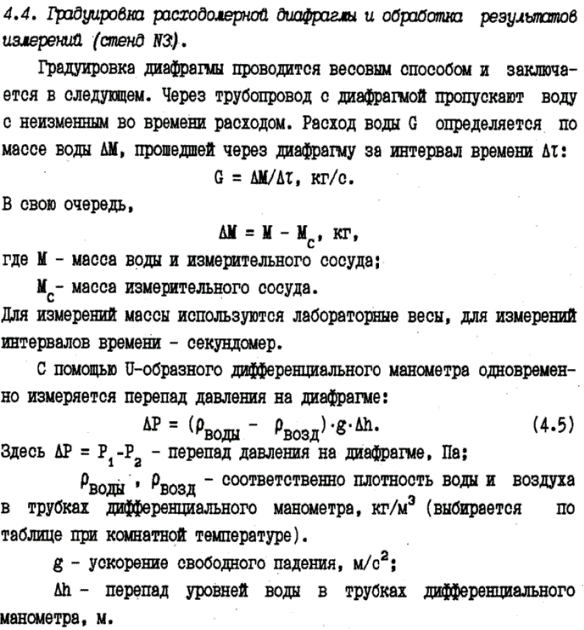

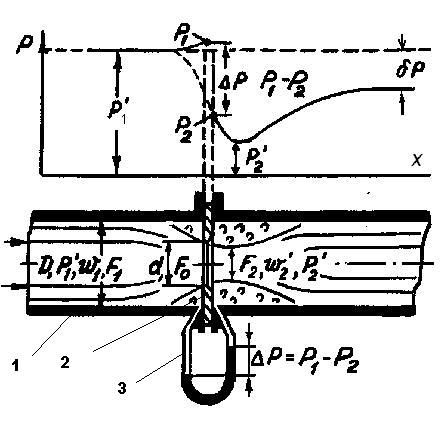

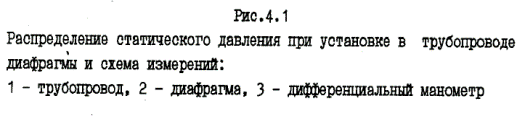

V = F ₁ w ₁ = F ₂ w ₂ , (1)

P ₁’ + (ρ ₁ w ₁² )/2 = P ₂ ” + (ρ ₂ w ₂² )/2, (2)

P ₁’ - P ₂ ” = ρ (w ₂² - w ₁²)/2, (3)

w ₁ = (F ₂ / F ₁ ) w ₂ . (4)

где V – расход объемный, м³/с,

P ₁’, P ₂ ” – давления,

w ₁ , w ₂ – скорости потока, ρ ₁, ρ ₂ – плотности жидкости

Лекция №1

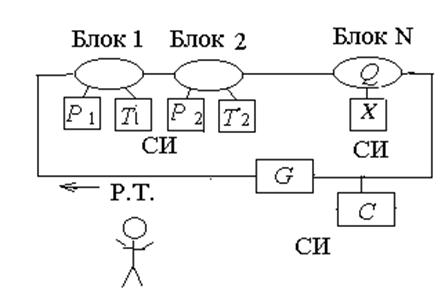

Курс рассчитан на обеспечение следующего вида инженерной деятельности. Рассмотрим техническое устройство (экспериментальная установка или технологическая линия), которая:

а) состоит из нескольких блоков,

б) содержит циркулирующее рабочее тело,

в) содержит средства измерения, которые служат для определения свойств рабочего тела (Р - давление, Т – температура и др.); свойства (Р, Т..) меняют свои значения при переходе от блока к блоку.
