Формальные модули

Структура модуля содержит: объекты, истории изменения, версии, атрибуты, виды, связи, импорт и экспорт данных. Она полностью отображает структуру информации, содержащейся в модуле, и при необходимости позволяет легко перемещаться в нужное место. При этом в окне структуры модуля возможно производить все те же манипуляции, что и в Проводнике (Windows Explorer), т.е. свертывать (-) и разворачивать (+) элементы структуры.

DOORS дает возможность отображать данные в различном формате. В формате Standard View объекты всех уровней просто отображаются в виде документа. При этом пользователь, при желании, может ограничить объем отображаемой информации, выбрав другой вид, например, формат Outline View. В этом случае DOORS отобразит только заголовки, скрыв другие детали объектов. Этот вид Outline View похож на раздел книги, который называется «Оглавление». Вид Explorer View весьма удобен для отображения иерархической структуры модуля и поиска нужного объекта в модуле.

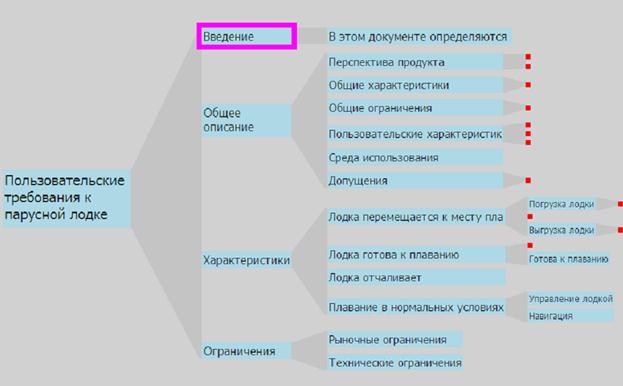

Графический режим Graphics Mode позволяет отобразить информацию, содержащуюся в модуле, в виде иерархического дерева (см. рис. 2). Это значительно облегчает навигацию и поиск, если необходимая информация «спрятана» в больших объемах данных. В качестве названия элемента иерархии в этом случае используется заголовок объекта (Object Heading) и сокращенный текст самого объекта (Object Text).

Рисунок 2 - Графический режим.
