Клеевой аппарат

Рис. 91. Кинематическая схема прессующей секции агрегата БЗР

Усилие прессования блока, как и в обычных блокообжимных прессах, определяется конечным расстоянием между прессующими плитами. Все основные зависимости между параметрами процесса прессования такие же, как и в блокообжимных прессах. Аналогичны и технологические режимы блокообжимных прессов и прессующей секции агрегата.

Клеевой аппарат (его принципиальное устройство показано на рис. 92) в агрегате БЗР предназначен для заклейки корешков книжных блоков и создания прочной клеевой пленки, надежно удерживающей и связывающей тетради между собой. Для этой цели чаще всего применяют холодный дисперсионный клей на основе ПВАД. В агрегате БЗР клей наносится на корешок блока во время движения конвейера.

Клей из резервуара 1 вращающимся роликом 8 с гладкой цилиндрической поверхностью передается на корешок. Толщина клея на ролике 8 регулируется ножом 9 при помощи гайки 11. С боковых поверхностей ролика 8 клей снимается двумя планками 4. Нож 9 и планка 4 прижимаются пружиной 10. При дальнейшем движении блока излишки клея с корешка снимаются ножом 7, а две подпружиненные щетки 5 и 6 втирают слой клея в корешок блока, способствуя его равномерному нанесению и проникновению между тетрадями. Клеевой ролик 8 упруго прижимается к блоку пружинами 3. Для чистки и мойки клеевого аппарата резервуар 1, установленный на направляющих полозьях 2, вынимается из машины.

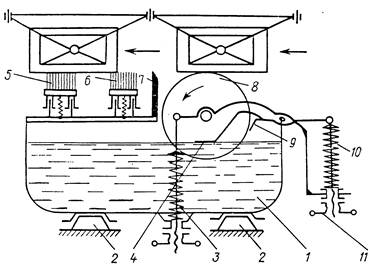

Рис. 92. Принципиальное устройство клеевого аппарата агрегата БЗР

Клеевой ролик 8 во время нанесения клея вращается с переменной скоростью, соответствующей скорости движения блока в конвейере. Во время выстоя конвейера или при остановках агрегата вращение ролика 8 происходит от особого электродвигателя (см. раздел об устройстве привода агрегатов).
