Таблица 3.5 - Классификация методов прогнозирования
Таблица 3.4 - Классификация прогнозов
Таблица 3.3 -Классификация видов моделирования систем
Рис. 3.3 - Кибернетический подход к описанию ЛС
Таблица 3.2. – Основные задачи управления в кибернетическом подходе

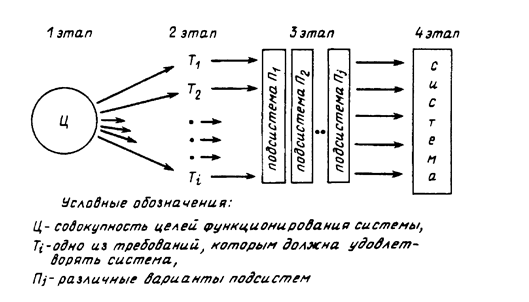

Рисунок 3.2 - Последовательность формирования систем при системном подходе
Таблица 3.1 - Основные задачи и функции системного анализа
Структура системного анализа | ||
Декомпозиция | Анализ | Синтез |
Определение и декомпозиция общей цели, основной функции | Функционально-структурный анализ | Разработка модели системы |
Выделение системы из среды | Морфологический анализ (анализ взаимосвязи компонентов) | Структурный синтез |
Описание воздействующих факторов | Генетический анализ (анализ предыстории, тенденций, прогнозирование) | Параметрический синтез |
Описание тенденций развития, неопределенностей | Анализ аналогов | Оценивание системы |
Описание как «черного ящика» | Анализ эффективности | |
Функциональная, компонентная и структурная декомпозиция | Формирование требований к создаваемой системе |

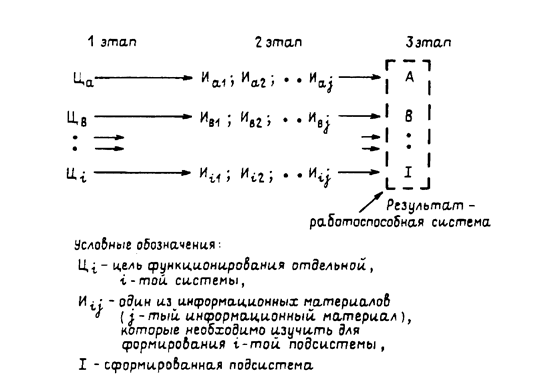

Рисунок 3.1 - Последовательность формирования системы при классическом (индуктивном) подходе
Название задачи | Описание задачи |
задача целеполагания | определение требуемого состояния или поведения системы |
задача стабилизации | удержание системы в существующем состоянии в условиях возмущающих воздействий |
задача выполнения программы | перевод системы в требуемое состояние в условиях, когда значения управляемых величин изменяются по известным детерминированным законам |
задача оптимизации | удержание или перевод системы в состояние с экстремальными значениями характеристик при заданных условиях и ограничениях |
задача слежения | обеспечение требуемого поведения системы в условиях, когда законы изменения управляемых величин неизвестны или изменяются |
Признак классификации | Виды моделей | Описание |
Аспект моделирования | Функциональное | Описывает совокупность функций, функциональных подсистем, их взаимосвязи |
Информационное | Отражает состав и взаимосвязи между элементами системы | |
Поведенческое (событийное) | Описывает динамику функционирования с помощью понятий: состояние системы, событие, переход из одного состояния в другое, условия перехода, последовательность событий | |
Соответствие оригиналу | Полное | Получают изоморфные модели, находящиеся в строгом соответствии с оригиналом и дающие о нем исчерпывающую информацию |
Приближенное | Получают гомоморфные модели путем сознательного огрубления исследуемого процесса, значительного сокращения числа факторов, отбора среди них наиболее существенных | |
Форма реализации | Реальное | Используется возможность исследования характеристик либо на реальном объекте, либо на его части |
Мысленное | Применяется, когда модели не реализуемы в заданном интервале времени, либо отсутствуют условия для их физического создания | |
Наличие управляемых переменных | Конструктивное | Включение в модель управляемых переменных, что позволяет находить эффективное управляющее воздействие |
Дескриптивные (описательные, концептуальные) | Предварительное содержательное описание исследуемого объекта, которое не содержит управляемых переменных, играет вспомогательную роль, предшествует построению конструктивной модели (например, математической). Модели имеют вид схем, отражающих наши представления о том, какие переменные наиболее существенны и как они связаны между собой | |
Изменение во времени | Статическое | Служит для описания состояния объекта в фиксированный момент времени |
Динамическое | Служит для исследования объекта во времени | |
Степень определенности | Детерминированное | Отображение процессов, в которых все параметры и воздействия предполагаются не случайными, а причинно обусловленными |
Стохастическое | Учитываются вероятностные процессы и события | |
Способ реализации | Наглядное | Строятся модели геометрического подобия (изобразительные модели): чертежи, схемы, диаграммы, карты, макеты самолетов, модели солнечной системы в планетариях, модели атома и т.п. |
Математическое (символическое) | Процесс установления соответствия реальному объекту некоторого набора символов и выражений, например математических. Математические модели наиболее удобны для исследования и количественного анализа, позволяют не только получить решение для конкретного случая, но и определить влияние параметров системы на результат решения | |
Имитационное | Воспроизведение (с помощью ЭВМ) алгоритма функционирования сложных объектов во времени, поведения объекта. Имитируются элементарные явления, составляющие процесс, с сохранением их логической структуры и последовательности протекания. Это искусственный эксперимент, при котором вместо проведения натурных испытаний с реальным объектом проводятся опыты на математических моделях | |
Натурное | Проведение исследования на реальном исследуемом объекте | |
Физическое | Исследования проводятся на установках, которые сохраняют физическую природу исследуемого объекта, но отличаются от него размерами, формой и другими характеристиками (аэродинамическая труба, в которой отрабатываются свойства летательного аппарата) | |
Аналоговое | Набор одних свойств используется для отображения свойств другой физической природы: гидравлическая система как аналог электрической или транспортной; электрическая система как аналог механической, транспортной систем |
Признак классификации | Вид прогноза | Описание |
Процедура прогнозирования | Количественные | Результат экстраполяции (интерполяции) выявленных тенденций или моделей |
Качественные | Получаются путем опроса специалистов в конкретной области (экспертов) | |
Представление численных результатов | Интервальный | Прогноз – интервал, внутри которого будет находиться прогнозируемое значение показателя |
Распределение вероятностей | Прогноз – вероятности попадания фактического значения показателя в одну из нескольких групп с установленными интервалами | |
Точечный | Прогноз – единственное значение | |
Предмет прогнозирования | Поисковые | Прогноз – возможные тенденции и перспективы развития конкретного процесса в будущем или наиболее вероятное будущее состояние объекта |
Нормативные | Прогноз – пути, мероприятия и сроки достижения возможных состояний объекта, принимаемых в качестве цели | |
Период упреждения | Оперативные | До 1 года |
Среднесрочные | До 5 лет | |
Долгосрочные | Более 5 лет |
Признак классификации | Вид метода | Описание |
По характеру исходных данных | Фактографический | Основан на использовании источников фактической информации |
Статистический | Основан на анализе динамических рядов параметров ОП | |
Патентный | Основан на оценке изобретений и исследований динамики их патентования | |
Экспертный | Основан на использовании экспертной информации | |
По используемому подходу к прогнозированию | Экспертных оценок | Основан на субъективной оценке экспертов текущего момента и перспектив развития, учитывает знания, опыт, интуицию экспертов |
Анализ и прогнозирование рядов данных | Связан с исследованием рядов значений показателей, выявлением зависимости показателей, тенденций и использованием их для прогноза (если независимый показатель – время, то ряд называется временным) | |
Причинно-следственные | Основаны на поиске факторов, определяющие поведение ОП, построения и использования для прогнозов соответствующей модели его поведения | |
По способу обработки и анализа исходных данных и формированию прогноза | Сглаживание | Преобразование исходных динамических рядов данных в ряды со сглаженными (уменьшенными) отклонениями от предполагаемого тренда |
Экстраполяция | Определение будущих значений величин на основе имеющихся данных о тенденциях их изменений в прошлые периоды | |
Интерполяция | Определение промежуточного значения параметра Y на основе данных о его зависимости от X, полученных на некотором интервале значений параметра X | |
Аналогия | Основан на установлении и использовании для прогнозирования аналогии ОП с другими объектами по некоторым общим чертам | |
Моделирование | На основе математических и имитационных моделей прогнозируются возможные состояния ОП при различных значениях исходных данных | |
Прогнозный сценарий | Основан на установлении логической последовательности состояния ОП во времени при различных условиях для определения целей развития этой объекта | |
Морфологический анализ | Строится матрица параметров ОП и их возможных значений с последующим перебором и оценкой вариантов сочетаний этих значений |
Согласно определению Международного Союза Связи (ITU - International Telecommunications Union), головной организации по разработке телекомуникационных стандартов, ISDN представляет собой "набор стандартных интерфейсов для цифровой сети связи". По своей сути ISDN - это цифровой вариант аналоговых телефонных линий с коммутацией цифровых потоков, или, иначе, сеть из цифровых телефонных станций, соединенных друг с другом цифровыми каналами.
3.1 Краткая историческая справка
Первая ISDN-станция была введена в эксплуатацию в 1976 году. Первоначально ISDN воспринималась как средство модернизации существующей телекоммуникационной инфраструктуры, или, если говорить более конкретно, как новый способ передачи речевых сообщений. Однако использование ISDN только в качестве звукового сервиса явно не оправдывало финансовых затрат на развитие и внедрение новой технологии. Собственно говоря, концепция ISDN изначально предполагала гораздо более широкий спектр возможностей, нежели простая замена устаревших аналоговых телефонных аппаратов на более модные цифровые терминалы.
С точки зрения пользователя наибольшая привлекательность ISDN заключается в возможности одновременного обмена речью, текстом, данными и подвижным изображением по стандартным аналоговым телефонным линиям с более высокими скоростями передачи, чем у обычным модемов, и по цене значительно меньшей, чем у арендуемых линий. При этом гарантируется высокое качество и высокая надежность передачи, а также широкий набор сервисных функций.
Тем не менее, несмотря на первоначальный интерес потенциальных пользователей к новой коммуникационной технологии, в течение почти двух десятилетий цивилизованный мир не предпринимал активных шагов по практическому освоению ISDN, продолжая жить "по старинке": либо используя принципы аналоговой телефонии, либо - при необходимости передачи данных - пользуясь привычными сетевыми технологиями, такими, например, как Х.25.
3.2 Пользовательские аспекты ISDN
Рассмотрим возможности ISDN, а также в общих чертах определим сферу применения данной технологии.
В первую очередь следует сказать о значительно более высоких скоростях передачи информации по отношению к аналогичным показателям, характерных для аналоговой телефонии. Обмен данными по линиям ISDN осуществляется с более высокими скоростями и значительно большей надежностью, чем с помощью самых скоростных модемов. Технология ISDN обеспечивает передачу данных со скоростью 64 Кбит/с при одном и 128 Кбит/с при двух каналах связи.
Вторая примечательная особенность, отличающая ISDN от аналоговых принципов передачи сигналов, заключается в значительно более широком диапазоне типов передаваемых сообщений. Собственно говоря, весь "диапазон", используемый в аналоговой телефонии, ограничивался передачей речевых сигналов. ISDN же предоставляет пользователям поистине уникальный сервис: помимо традиционного обмена звуковой информацией, они получают возможность обмениваться цифровыми данными, текстом и движущимся видеоизображением. При этом и скорость, и надежность, и качество передаваемых сообщений настолько высоки, что способны удовлетворить требованиям самого взыскательного пользователя.
Третьей важной особенностью, весьма привлекательной для пользователей, является адаптируемость средств ISDN с существующими аналоговыми телефонными сетями. Это связано с тем, что на сегодняшний день большинство крупных телефонных станций (имеется в виду США и Западная Европа) спроектированы в соответствии с требованиями ISDN и имеют возможность предоставления абонентам ISDN-сервиса. Более того, в недалеком будущем, когда ISDN полностью завоюет мир (а это наверняка случится, поскольку преимущества цифровой технологии неоспоримы), абоненты ISDN-станций смогут наряду с ISDN-терминалами по-прежнему использовать обычные аналоговые телефоны, факсы и модемы.
