Лекция 5 Fast Ethernet
Отметим главные особенности эволюционного развития от сетей Ethernet к сетям Fast Ethernet (стандарт IEEE 802.3u):
· десятикратное увеличение пропускной способности сегментов сети;
· сохранение метода случайного доступа CSMA/CD, принятого в Ethernet;
На рис.1 показана структура уровней Fast Ethernet. Стандартом Fast Ethernet IEEE 802.3u установлены три типа физического интерфейса TX, FX, T4). Еще на стадии разработки стандарта 100Base-T комитет IEEE 802.3u определил, что не существует универсальной схемы кодирования сигнала, которая была бы идеальной для всех трех типов физических интерфейсов. Если сравнивать со стандартом Ethernet, то там функцию кодирования (манчестерский код) выполняет уровень физической сигнализации PLS, который находится выше среданезависимого интерфейса AUI. В стандарте Fast Ethernet функции кодирования выполняет подуровень кодирования PCS, размещенный ниже среданезависимого интерфейса MII. В результате этого, каждый трансивер должен использовать свой собственный набор схем кодирования, наилучшим образом подходящий для соответствующего физического интерфейса, например набор 4B/5B и NRZI для интерфейса 100Base-FX.

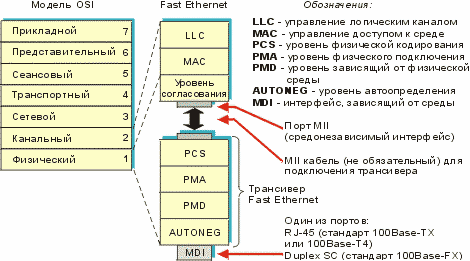

| Рис.1. | Структура уровней стандарта Fast Ethernet, MII интерфейс и трансивер Fast Ethernet |
