Особенности динамической памяти

Структурная схема и условно-графическое обозначение ИС динамической памяти

2.1 Условно-графическое обозначение и структурная схема ОЗУ динамического типа КР565РУ5Г емкостью в 65536*1 бит приведены на рисунке 5.

В микросхеме применено мультиплексирование адресных шин. При этом адрес выбираемой ячейки памяти загружается в микросхему через адресный интерфейс побайтно последовательно во времени и запоминается в регистре адреса. Микросхема работает в трех режимах: записи, считывания и хранения данных. Режим хранения характеризуется пониженным энергопотреблением.

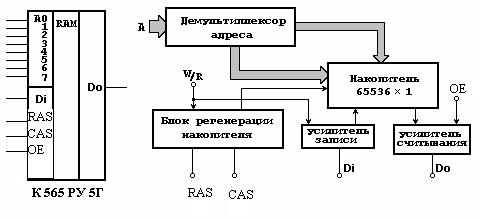

Рисунок 5- Структурная схема и условно-графическое обозначение БИС динамической памяти с одноразрядной организацией

А – адресная шина считывания/записи;

D_in – вход данных для записи информации (только для ИС с одноразрядной организацией);

D_оut – выход данных для считывания информации (только для ИС с одноразрядной организацией);

W/R – вход разрешения записи/считывания;

RAS – вход сигнала выборки строк (Row Acsess Strobe);

CAS- вход сигнала выборки столбцов(Column Acsess Strobe).

W/R (WE)– сигнал управления записью-считыванием (Write/Red Enable);

OE (CE)– (Output Enable) сигнал разрешения открытия выходного буфера при операции чтения(Output Enable)

МА – сигнал мультиплексирования шины адреса

Для регенерации содержимого ячеек памяти необходимо повторять периодически, через определенные интервалы времени считывание и запись содержимого ячейки. Регенерация обычно производится с помощью общего тактирующего устройства через каждые 1..20 мс (в зависимости от уровня интеграции компонент накопителя) одновременно во всех элементах одной из строк матрицы. Для этого необходимо, чтобы выполнялись два условия:

- схемы дешифрации адреса и выбора ячеек должны позволять одновременную выборку всех элементов одной из строк матрицы накопителя;

- схемы, связанные с шинами данных, должны рассчитываться на большие токи, т.к. емкость достаточно протяженной шины данных имеет значительную величину и при подаче нуля или единичного уровня напряжения на шину происходит заряд или разряд этой емкости.
3. Алгоритм считывания и записи информации

Цикл чтения

Отличие ИС динамических ИС ОЗУ состоит в следующем:

- емкость значительно больше из-за простого элемента памяти (емкость);

--быстродействие существенно хуже, практически в два-три раза;

- управление при записи и считывании данных намного сложнее (используется шесть управляющих сигнала). Необходимо разделять и мультиплексировать адреса строк и столбцов, т.к. требуется построчная автоматическая (после каждого обращения) и принудительная регенерация данных (каждые 2-8 мс).

Динамические ИС ОЗУ используются в основном для создания ОЗУ большой емкости.

2. Схемы ячеек памяти динамических ЗУ
