Вольтамперные характеристики щеток

Вследствие сложной природы щеточного контакта его переходное сопротивление не постоянно, а зависит от плотности тока, с увеличением плотности тока сопротивление щеточного контакта снижается. Поэтому при расчетах принимается постоянное падение напряжение в щеточном контакте, не зависящее от величины тока, а зависящее от материала щеток.

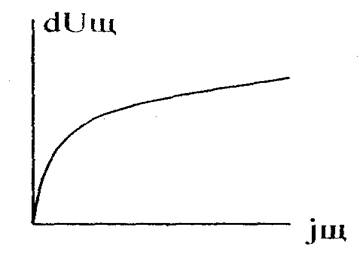

На рис. 7.1. приведена вольтамперная характеристики щеточного кон такта.

Рис. 7.1. Вольтамперная характеристика щеточного контакта.

С практической точки зрения, важно чтобы коммутация происходила без значительного искрения у контактной поверхности, т.к. значительное искрение портит поверхность коллектора и щеток и делает невозможным длительную работу машины.

Причины искрения можно разделить на механические и электромагнитные.

Механические причины связаны с механическим нарушением контакта щетки с коллектором вызванные: неровностью поверхности коллектора и вибрацией щеток.

Электромагнитные причины связаны с характером протекания электромагнитных процессов в машине.
