Шаровые мельницы непрерывного действия с разгрузкой через полую цапфу

Шаровая мельница с загрузкой и свободным выходом измельченного материала через полые цапфы — непрерывнодействующая мельница простейшей конструкции, применяемая в силикатной промышленности. Она состоит из цилиндрического барабана 1 (рис. 10.28) и двух днищ 2, отлитых вместе с полыми цапфами 3. К правой загрузочной цапфе прикреплен комбинированный питатель 4, с помощью которого грубо дробленый материал и вода зачерпываются из расположенного рядом с мельницей корыта и подаются внутрь барабана. При работе мельницы по сухому способу материал загружается лотком через загрузочную цапфу. Мельница приводится в движение через зубчатую и клиноременную передачи от электродвигателя. Мельница футеруется стальными плитами для работы со стальными шарами или кремневыми плитами для размола кварца, шпата и других материалов.

Непрерывнодействующие мельницы мокрого помола работают в комплекте с гидроклассификатором по схеме, показанной на рис/й55. Измельченный и взмученный в воде материал свободно сливается через разгрузочную полую цапфу 1 и направляется в гидравлический классификатор 2. Крупные частицы материала,

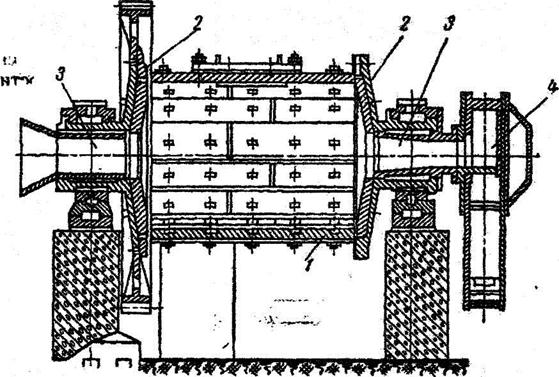

Рис. 10.28 Шаровая мельница с загрузкой и выходом
измельчённого материала через полые цапфы.

требующие дальнейшего измельчения, оседают на дне желоба 3 и с помощью качающихся скребков направляются в мельницу через улитковый питатель 4 вместе с вновь поступающим материалом и водой. Непрерывнодействующие мельницы сухого помола работают с воздушными сепараторами. Следует отметить, что чем больше подается в мельницу материала, тем быстрее он продвигается к выходу и, следовательно, тем короче период измельчения и крупнее помол. Для получения более мелкого продукта следует уменьшить загрузку, что в свою очередь вызывает снижение производительности мельницы. Производительность мельницы со свободным центровым выходом продукта при сухом измельчении ниже, чем при мокром, так как в последнем случае вода

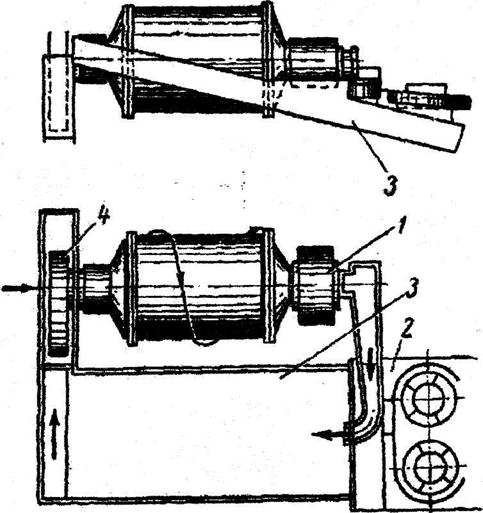

Рис. 10.29 Шаровая мельница с гидроклассификатором.

облегчает удаление мелкой фракции из размалываемого, материала. Кроме того, вода и растворенные в ней поверхностно-активные вещества благодаря расклинивающему их действию в микротрещинах как это доказано работами академика П. А. Ребиндера облегчают тонкий размол материалов.
