Структура телефонного тракта

Тембр.

Определяется наличием в звуковых колебаниях кроме колебаний основной частоты дополнительных колебаний с другими частотами.

Каждый звук голоса человека является сложным колебанием, состоящим из ряда простых колебаний, различающихся по частоте и силе, но характеризующихся частотой основного колебания (тона). Частота импульсов основного тона речи лежит в пределах от 50-80 Гц (очень низкий голос – бас) до 200-250 Гц (женский и детский голоса). При телефонной передаче нужно учитывать адаптацию слуха и маскировку звуков. Адаптация (приспособляемость) слуха – это свойство уха менять во времени порог слышимости в зависимости от уровня внешнего звукового воздействия. Явление ослабления слышимости полезного звука на фоне одновременно воздействующего меняющегося звука называется маскировкой звуков.

При обычном разговоре звуковые колебания, создаваемые речевым аппаратом одного человека, непосредственно воздействуют на слуховой аппарат другого человека. Во время телефонного разговора собеседники разделены расстоянием, поэтому звуковые колебания говорящего воздействуют на тонкую мембрану микрофона М, с помощью которой звуковые колебания преобразуются в колебания электрического тока. Эти колебания по проводам передаются в электроакустический преобразователь – телефон Т, устанавливаемый в месте приема, т.е. у слушающего. Телефон колебания электрического тока преобразует в звуковые колебания его мембраны, которые воздействует на наше ухо. Так осуществляется передача речи на расстояние (Рис. 2).

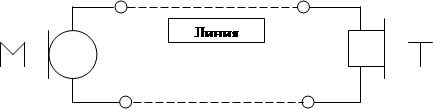

Рис. 2. Простейшая схема телефонной передачи

Однако телефонная связь на этой схеме является односторонней. Для осуществления двухсторонней передачи речи микрофон и телефон должны устанавливаться у каждого разговаривающего (абонента). Соединение телефонного аппарата одного абонента с любым другим осуществляется с помощью телефонных станций. Совокупность устройств, входящих в систему электрической передачи речи между двумя разговаривающими, образует тракт телефонной передачи или телефонный тракт. Основными элементами телефонного тракта являются телефонные аппараты, линейные устройства: проводные линии (кабельные, световоды, волноводы, воздушные) и радиолинии (распространение электромагнитных волн в свободном пространстве) и телефонные станции.
