Основные типы диаграмм следующие

Диаграммы

На рис. 29, 30 и 31 показаны три экрана с вкладками ленты Работа с диаграммами (Конструктор, Макет и Формат).

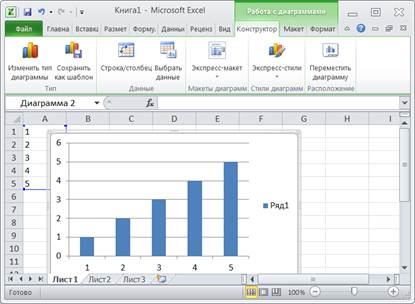

Рис. 29. Работа с диаграммами (Конструктор)

Рис. 30. Работа с диаграммами (Макет)

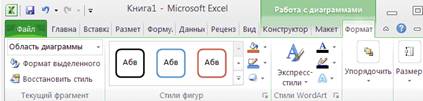

Рис. 31. Работа с диаграммами (Формат)

Гистограмма показывает изменение данных за определенный период времени и иллюстрирует соотношение отдельных значений данных. Категории располагаются по горизонтали, а значения по вертикали. Таким образом уделяется большее внимание изменениям во времени.

Линейчатая диаграмма отражает соотношение отдельных компонентов. Категории расположены по горизонтали, а значения по вертикали.

График отражает тенденции изменения данных за равные промежутки времени.

Круговая диаграмма показывает как абсолютную величину каждого элемента ряда данных, так и его вклад в общую сумму. На круговой диаграмме может быть представлен только один ряд данных.

Точечная диаграмма отображает взаимосвязь между числовыми значениями в нескольких рядах.

Диаграмма с областями подчеркивает величину изменения в течение определенного периода времени, показывая сумму введенных значений. Она также отображает вклад отдельных значений в общую сумму.

Кольцевая диаграмма показывает вклад каждого элемента в общую сумму, но в отличие от круговой диаграммы она может содержать несколько рядов данных. Каждое кольцо в кольцевой диаграмме представляет отдельный ряд данных.

В лепестковой диаграмме каждая категория имеет собственную ось координат, исходящую из начала координат. Линиями соединяются все значения из определенной серии. Лепестковая диаграмма позволяет сравнить общие значения из нескольких наборов данных.

Поверхностная диаграмма используется для поиска наилучшего сочетания двух наборов данных. Как на топографической карте, области с одним значением выделяются одинаковым узором и цветом.

Пузырьковая диаграмма является разновидностью точечной диаграммы. Размер маркера данных указывает значение третьей переменной. При подготовке данных следует расположить в одной строке или столбце все значения переменной x, а соответствующие значения y - в смежных строках или столбцах.

Биржевая диаграмма часто используется для демонстрации цен на акции. Этот тип диаграммы также может быть использован для научных данных.

Название диаграммы - описательный текст, автоматически связанный с осью или расположенный по центру диаграммы. Линии сетки - линии, которые, будучи добавлены к диаграмме, облегчают просмотр и анализ данных. Ось - линия, часто ограничивающая с одной стороны область построения, и используемая как основа измерений для построения данных на диаграмме. В большинстве диаграмм точки данных отображаются по оси (y), которая обычно является вертикальной осью, а категории отображаются по оси (x), как правило, горизонтальной. Подпись значения - подпись, предоставляющая дополнительные сведения о точке данных, отображающей какое-либо значение ячейки. Легенда - подпись, определяющая закраску или цвета точек данных или категорий диаграммы. Таблица данных диаграммы - содержащая отображаемые на диаграмме данные таблица. Каждая строка таблицы данных содержит ряд данных. Таблица данных обычно связана с осью категорий и заменяет подписи оси категорий.
