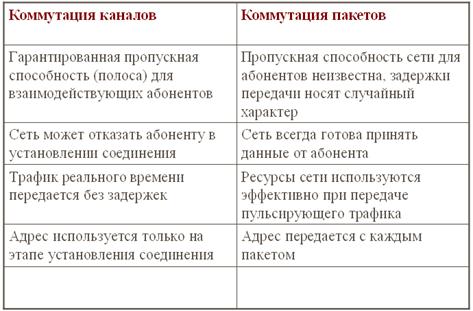

Сравнение сетей с коммутацией пакетов и каналов

Виртуальный канал

Виртуальные каналы – это устойчивые пути следования трафика, создаваемые в сети с коммутацией пакетов. Виртуальные каналы являются базовой концепцией технологии Х.25, Frame Relay и ATM,

Техника виртуальных каналов учитывает существование в сети потоков данных. Для того, чтобы выделить поток данных из общего трафика, каждый пакет этого потока помечается меткой. Так же как в сетях с установлением логических соединений, прокладка виртуального канала начинается с отправки из узла-источника запроса, называемого также пакетом установления соединения. В запросе указывается адрес назначения и метка потока, для которого прокладывается этот виртуальный канал. Запрос, проходя по сети, формирует новую запись в каждом из коммутаторов, расположенных на пути от отправителя до получателя. Запись говорит о том, каким образом коммутатор должен обслуживать пакет, имеющий заданную метку. Образованный виртуальный канал идентифицируется той же меткой.

После прокладки виртуального канала сеть может передавать по нему соответствующий поток данных. Во всех пакетах, которые переносят пользовательские данные, адрес назначения уже не указывается, его роль играет метка виртуального канала. При поступлении пакета на входной интерфейс коммутатор читает значение метки из заголовка пришедшего пакета и просматривает свою таблицу коммутации, по которой определяет, на какой выходной порт передать пришедший пакет.

Таблица коммутации в сетях, использующих виртуальные каналы, отличается от таблицы коммутации в дейтаграммных сетях. Она содержит записи только о проходящих через коммутатор виртуальных каналах, а не обо всех возможных адресах назначения, как это имеет место в сетях с дейтаграммным алгоритмом продвижения. Обычно в крупной сети количество проложенных через узел виртуальных каналов существенно меньше общего количества узлов, поэтому и таблицы коммутации в этом случае намного короче, а, следовательно, анализ такой таблицы занимает у коммутатора меньше времени. По этой же причине метка короче адреса конечного узла, и заголовок пакета в сетях с виртуальными каналами переносит по сети вместо длинного адреса компактный идентификатор потока.
