Стали содержат железо, углерод и примеси Si, Mn, P, S.

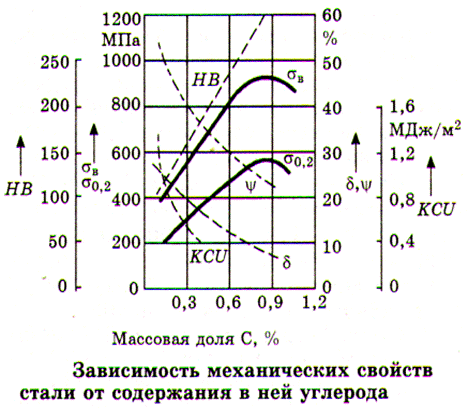

По содержанию углерода различают стали:
1) Низкоуглеродистые (до 0,25 % С) – пластичны, малопрочны. Применяют для деталей не несущих больших нагрузок.
2) Среднеуглеродистые (0,25…0,6 % С) – прочные и вязкие – основной конструкционный материал.
3) Высокоуглеродистые (0,6…1,3 % С) - имеют высокую твёрдость, прочность и хрупкость. Применяют в основном как инструментальные.
По степени раскисления различают:
КП – кипящие стали – неполностью раскислённые, сравнительно дешёвые и наименее качественные.
СП – спокойные стали – полностью раскислённые, наиболее однородные и качественные.
ПС – полуспокойные, имеют промежуточные свойства и стоимость.
Раскисление стали это – удаление кислорода из стали в жидком состоянии.
По назначению стали различают:
I. УГЛЕРОДИСТЫЕ КОНСТРУКЦИОННЫЕ СТАЛИ (содержат до 0,7% С):
1) Углеродистые конструкционные обыкновенного качества.
Выпускают в виде листового и сортового проката. Разделяют на три группы:
|
|
А – с гарантией по механическим свойствам.
Б – по химическому составу.
В – по механическим свойствам и химическому составу.
Маркируют Ст и цифрой от 0 до 6, указывающей на № пункта в стандарте. С увеличением номера увеличивается содержание углерода. (Например: Ст3 – содержит 0,14…0,22 % С, Ст6 – 0,38…0,49 % С).
Примеры маркировки: ВСт3СП – сталь углеродистая конструкционная, обыкновенного качества, группы В, № пункта в стандарте 3, спокойная. (Группа А в маркировке не указывается).
Примеры маркировки:
2) Углеродистые конструкционные качественные стали.
Имеют пониженное содержание вредных примесей (P и S - до 0,03 %). Выпускают с гарантией по химическому составу и механическим свойствам.
Маркируют цифрой по содержанию углерода в сотых долях процента.
Например: Сталь10КП – углеродистая конструкционная сталь, качественная, содержит 0,10 % С, кипящая;
Примеры маркировки:
