Контрольные вопросы
Литература
- Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с.
- Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.
- Теоретические основы электротехники. Учеб. для вузов. В трех т. Под общ. ред. К.М.Поливанова. Т.1. К.М.Поливанов. Линейные электрические цепи с сосредоточенными постоянными. –М.: Энергия- 1972. –240с.
- Как в формуле разложения учитываются при наличии источника синусоидальной ЭДС источники других типов, а также ненулевые начальные условия?
- Как целесообразно проводить расчет переходных процессов операторным методом в сложных цепях при синусоидальном питании?
- Проведите сравнительный анализ классического и операторного методов.
- Какие этапы включает в себя операторный метод расчета переходных процессов?
- Из формулы включения на какое напряжение вытекают другие варианты ее записи? Запишите формулы включения.
- В каких случаях применяются формулы включения?
- Чему численно соответствуют переходная проводимость и переходная функция по напряжению?
- На основании решения задачи 7 в задании к лекции № 27 с использованием формулы разложения определить ток в ветви с индуктивным элементом, если параметры цепи: .
Ответ: .
- С использованием формулы включения найти ток в неразветвленной части цепи на рис. 5,
если: ; ; . | |
Ответ: . |
Лекция N 29. Расчет переходных процессов с использованием интеграла Дюамеля. |
Зная реакцию цепи на единичное возмущающее воздействие, т.е. функцию переходной проводимости или (и) переходную функцию по напряжению , можно найти реакцию цепи на воздействие произвольной формы. В основе метода – метода расчета с помощью интеграла Дюамеля – лежит принцип наложения.
При использовании интеграла Дюамеля для разделения переменной, по которой производится интегрирование, и переменной, определяющей момент времени, в который определяется ток в цепи, первую принято обозначать как , а вторую - как t.

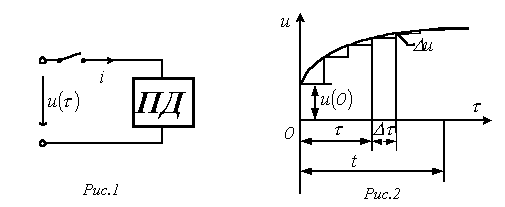

Пусть в момент времени к цепи с нулевыми начальными условиями (пассивному двухполюснику ПДна рис. 1) подключается источник с напряжением произвольной формы. Для нахождения тока в цепи заменим исходную кривую ступенчатой (см. рис. 2), после чего с учетом, что цепь линейна, просуммируем токи от начального скачка напряжения и всех ступенек напряжения до момента t, вступающих в действие с запаздыванием по времени.
В момент времени t составляющая общего тока, определяемая начальным скачком напряжения , равна .
В момент времени имеет место скачок напряжения , который с учетом временного интервала от начала скачка до интересующего момента времени t обусловит составляющую тока .
Полный ток в момент времени t равен, очевидно, сумме всех составляющих тока от отдельных скачков напряжения с учетом , т.е.
.
Заменяя конечный интервал приращения времени на бесконечно малый, т.е. переходя от суммы к интегралу, запишем
Соотношение (1) называется интегралом Дюамеля. Следует отметить, что с использованием интеграла Дюамеля можно определять также напряжение. При этом в (1) вместо переходной проводимости будет входить переходная функция по напряжению.
В качестве примера использования интеграла Дюамеля определим ток в цепи рис. 3, рассчитанный в предыдущей лекции с использованием формулы включения. Исходные данные для расчета: , , .
.
Полученный результат аналогичен выражению тока, определенному в предыдущей лекции на основе формулы включения. Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
