Система АРУ может быть построена по принципу прямого, обратного и комбинированного регулирования

Е) ВАРУ

Г) АРУ с задержкой

В) АРУ комбинированная

Б) АРУ с обратным регулированием

А) Прямое регулирование

Система АРУ может быть построена по принципу прямого, обратного и комбинированного регулирования.

Рис.7.2 структурная схема АРУ с прямым регулированием

Н: усилитель дублер (узкополосный)

Рис.7.3 амплитудная характеристика АРУ с прямым регулированием

К_ус не зависит от уровня входного сигнала

Рис.7.4 структурная схемаАРУ с обратным регулированием

Система с обратной связью по уровню несущей.

Рис.7.5 амплитудная характеристика АРУ с обратным регулированием

Рис.7.6 структурная схемакомбинированной АРУ

Рис.7.7 амплитудная характеристика комбинированной АРУ

Рис.7.8 структурная схемаАРУ с задержкой

Рис.7.9 амплитудная характеристика АРУ с задержкой

Рис.7.10 сравнение амплитудных характеристик систем АРУ

Постоянная времени детектора инерционных АРУ велика.

Д) БАРУ (МАРУ)

Принцип построения БАРУ такой же, как и АРУ с обратным регулированием.

Для увеличения скорости переходных процессов необходимо уменьшать постоянную времени фильтра АРУ.

Н: - опасность возбуждения (ПОС);

- влияние времени задержки при многокаскадном регулировании.

Поэтому систему БАРУ строят по цепочечной схеме, каждое звено включает в себя не более одного-двух каскадов регулирования с малым временем запаздывания и малым усилением.

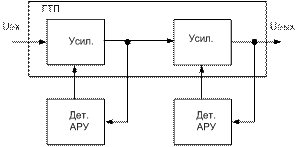

Рис.7.11 структурная схема БАРУ

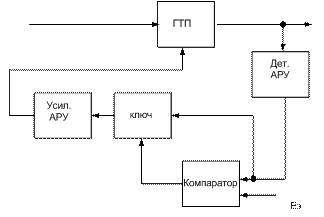

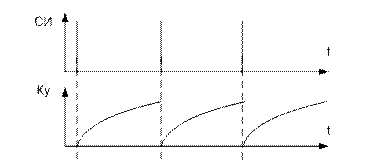

Рис.7.12 структурная схемаВАРУ
