Виды изделий

СОСТАВ, КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСКД

ОБЩИЕ ПОЛОЖЕНИЯ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ГОСТ 2.001 – 70 устанавливает общие положения по целевому назначению, области распространения, классификации и обозначению стандартов, входящих в комплекс Единой системы конструкторской документации (ЕСКД)

Единая система конструкторской документации – комплекс государственных стандартов, устанавливающих взаимосвязанные правила по порядку разработки, оформления и обращения конструкторской документации.

Назначение стандартов ЕСКД – установление на предприятиях единых правил выполнения, оформления и обращения конструкторской документации, которые должны обеспечивать

1) возможность обмена конструкторскими документами между предприятиями,

2) стабилизацию комплектности, исключающую дублирование,

3) возможность расширения унификации при конструкторской разработке,

4) упрощение форм конструкторских документов графических изображений, снижающее трудоемкость разработок изделий;

5) механизацию и автоматизацию обработки документов;

6) улучшение условий технической подготовки производства,

7) улучшение условий эксплуатации промышленных изделий;

8) подготовку документации для быстрой переналадки действующего производства.

Установленные стандартами ЕСКД правила распространяются:

1) на все виды конструкторских документов;

2) на учетно – регистрационную документацию и документацию по внесению изменений в конструкторские документы;

3) на нормативно – техническую и технологическую документацию.

Состав стандартов, входящих в ЕСКД, определяется перечнем, приведенным в Указателе стандартов, ежегодно публикуемом Государственным комитетом СССР по стандартам. Распределение стандартов ЕСКД по классификационным группам приведено в табл. 1.1.

Таблица 1.1. Классификационные группы ЕСКД

Шифр группы	Содержание стандартов в группе
	Общие положения
	Основные положения
	Классификация и обозначение изделий в конструкторских документах
	Общие правила выполнения чертежей
	Правила выполнения чертежей изделий машино – и приборостроения
	Правила обращения конструкторских документов (учет, хранение, дублирование, внесение изменений)
	Правила выполнения эксплуатационной и ремонтной документации
	Правила выполнения схем
	Правила выполнения документов строительных и судостроения
	Прочие стандарты

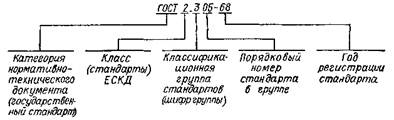

Обозначение стандартов ЕСКД строится на классификационном принципе. Номер стандарта составляется из цифры 2, присвоенной классу стандартов ЕСКД; одной цифры (после точки), обозначающей классификационную группу (шифр группы) стандартов; двузначной цифры, определяющей порядковый номер стандарта в данной группе, и двузначной цифры (после тире), указывающей год регистрации стандарта. Пример обозначения стандарта ЕСКД «Общие правила выполнения чертежей»:

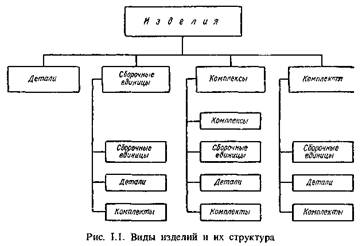

ГОСТ 2.101 – 68 устанавливает виды изделий отраслей промышленности при выполнении конструкторской документации (рис. 1.1).

Изделие - любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

Изделия в зависимости от их назначения делят на изделия основного производства и изделия вспомогательного производства. К изделиям основного производства относятся изделия, предназначенные для поставки (реализации); к изделиям вспомогательного производства – изделия, предназначенные только для собственных нужд предприятия, изготовляющего их.

Устанавливаются следующие виды изделий: 1) детали; 2) сборочные единицы; 3) комплексы; 4) комплекты.

Изделия в зависимости от наличия или отсутствия в них составных частей делят на: 1) неспецифицированные (детали) – не имеющие составных частей; 2) специфицированные (сборочные единицы, комплексы, комплекты) – состоящие из двух и более составных частей.

Таблица 1.2. Виды изделий и их структура

Вид изделия	Определение
Деталь	Изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например: валик из куска металла; литой корпус; пластина листа; маховик из пластмассы.
Сборочная единица	Изделие, составные части которого подлежат соединению между собой на предприятии – изготовителе сборочными операциями (свинчиванием, клепкой, сваркой, пайкой, склеиванием), например: автомобиль, редуктор. 1) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием – изготовителем, для удобства упаковки и транспортирования; 2) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и устанавливаемых на предприятии – изготовителе в другой сборочной единице: электрооборудование станка, автомобиля; 3) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии – изготовителе в укладочные средства (футляр, коробку)
Комплекс	Два и более специфицированных изделия, не соединенных на предприятии – изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций: поточная линия станка; комплект запасных частей.
Комплект	Два и более изделия, не соединенные на предприятии – изготовителе сборочными операциями и представляющие собой набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера: комплект инструмента, комплект измерительной аппаратуры.
