Виды компонентов

В языке UML выделяют три вида компонентов.

• Во-первых, компоненты развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки с расширением dll, Web-страницы на языке разметки гипертекста с расширением html и файлы справки с расширением hlp.

• Во-вторых, компоненты-рабочие продукты. Как правило – это файлы с исходными текстами программ, например, с расширениями h или срр для языка C++.

• В-третьих, компоненты исполнения, представляющие исполнимые модули – файлы с расширением ехе.

Следующим элементом диаграммы компонентов являются интерфейсы. Интерфейс графически изображается окружностью, которая соединяется с компонентом отрезком линии без стрелок. При этом имя интерфейса, которое обязательно должно начинаться с заглавной буквы "I", записывается рядом с окружностью. Семантически линия означает реализацию интерфейса, а наличие интерфейсов у компонента означает, что данный компонент реализует соответствующий набор интерфейсов.

Отношение зависимости на диаграмме компонентов изображается пунктирной линией со стрелкой, направленной от клиента (зависимого элемента) к источнику (независимому элементу). Зависимости могут отражать связи модулей программы на этапе компиляции и генерации объектного кода. В другом случае зависимость может отражать наличие в независимом компоненте описаний классов, которые используются в зависимом компоненте для создания соответствующих объектов. Применительно к диаграмме компонентов зависимости могут связывать компоненты и импортируемые этим компонентом интерфейсы, а также различные виды компонентов между собой.

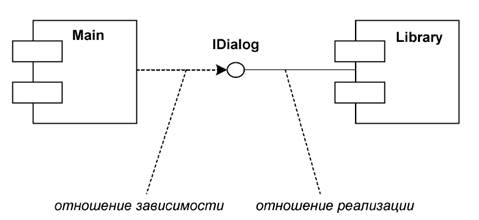

В первом случае рисуют стрелку от компонента-клиента к импортируемому интерфейсу (рис. 58). Наличие такой стрелки означает, что компонент не реализует соответствующий интерфейс, а использует его в процессе своего выполнения. Причем на этой же диаграмме может присутствовать и другой компонент, который реализует этот интерфейс. Так, например, изображенный ниже фрагмент диаграммы компонентов представляет информацию о том, что компонент с именем «main.exe» зависит от импортируемого интерфейса I Dialog, который, в свою очередь, реализуется компонентом с именем «image.java». Для второго компонента этот же интерфейс является экспортируемым.

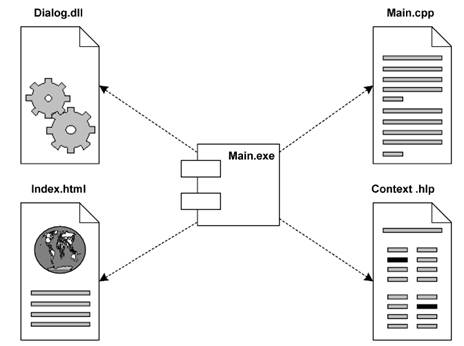

Другим случаем отношения зависимости на диаграмме компонентов является отношение между различными видами компонентов (рис.59). Наличие подобной зависимости означает, что внесение изменений в исходные тексты программ или динамические библиотеки приводит к изменениям самого компонента. При этом характер изменений может быть отмечен дополнительно.
