Внешний интерфейс пользователя Electronics Workbench

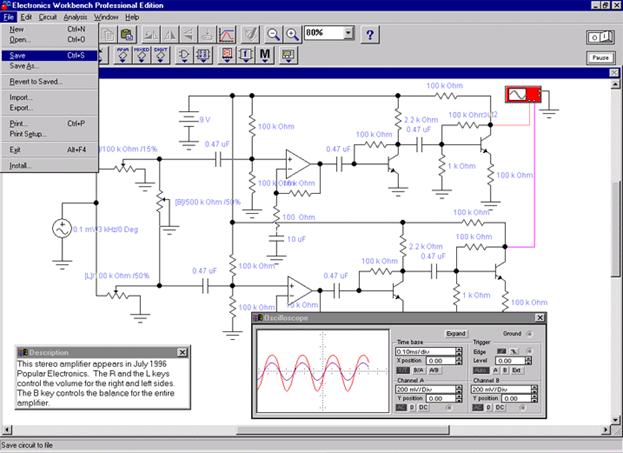

Рисунок 1 – Внешний вид экрана компьютера при работе с программой EWB
Приложение Electronics Workbench представляет собой средство программной разработки и имитации электрических цепей.
Интерфейс пользователя состоит из полоски меню, панели инструментов и рабочей области.
Полоса меню состоит из следующих компонент: меню работы с файлами (File), меню редактирования (Edit), меню работы с цепями (Circut), меню анализа схем (Analysis), меню работы с окнами (Window), меню работы с файлами справок (Help).
Панель инструментов состоит из “быстрых кнопок”, имеющих аналоги в меню, кнопок запуска и приостановки схем, набора радиоэлектронных аналоговых и цифровых деталей, индикаторов, элементов управления и инструментов.
Все элементы сосредоточены в 13 панелях, разделенных на группы:
- Аналоговые элементы
- Интегральные схемы
- Цифровые и логические элементы
- Индикаторные устройства
- Инструменты
