Шлицевые (зубчатые) соединения. Шлицевые соединения предназначены для передачи вращающего момента, образуются при наличие наружных зубьев на валу и внутренних зубьев в отверстии ступицы

Шлицевые соединения предназначены для передачи вращающего момента, образуются при наличие наружных зубьев на валу и внутренних зубьев в отверстии ступицы.

Различают шлицевые соединения (по форме зубьев):

- прямобочные;

- треугольные;

- эвольвентные.

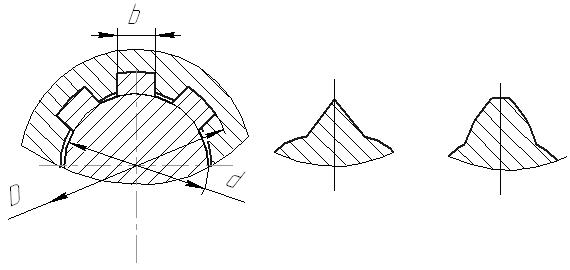

прямобочные треугольные эвольвентные

Обычно (четное число).

Существует три вида расчета шлицевых соединений.

1. Упрощенный расчет по обобщенному критерию

где - число зубьев;

- длина соединения;

;

- для неподвижных соединений;

- для подвижных соединений, работающих без нагрузки (блок шестерен в коробке скоростей);

2. Расчет по ГОСТ 21425-75.

Уточненный расчет, учитывающий неравномерность распределения нагрузки между зубьями и по их длине (это связано с погрешностями изготовления и перекосом деталей при нагружении), приработку рабочих поверхностей, срок службы и др. факторы.

3. Расчет на износ.

Производится, если предъявляются особые требования к точности соединения в течение заданного срока службы.
