Кулачковые и зубчатые муфты

Состоят из двух полумуфт 1 и 2, имеющих на сцепляемых торцах выступы – кулачки или эвольвентные зубья.

При включении муфты кулачки или зубья одной полумуфты входят во впадины другой, создавая жесткое соединение.

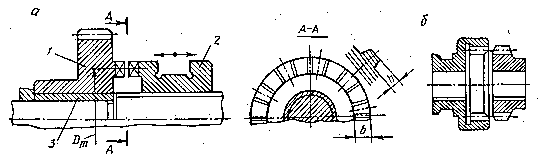

Кулачковая (а) и зубчатая (б) муфты

Проверочный расчет кулачков на износостойкость ведут по среднему давлению на их рабочих поверхностях

, (10.6)

где z – число кулачков;

z = 3…12;

D_m; b, h – средний диаметр, длина и высота кулачка;

[ p ] – допускаемое давление, для муфт, включаемых при остановке, [ p ] = 80…120 МПа, для муфт, включаемых на ходу, [ p ] = 25…30 МПа.

Расчет кулачков на прочность при изгибе выполняют по напряжениям у основания кулачка

, (10.7)

где W – момент сопротивления сечения кулачка изгибу,
W = а²×b/6; а – средняя ширина кулачка.
