Расчетные нагрузки зубчатых передач

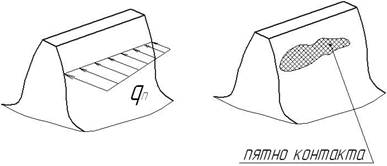

Расчёт зубчатых передач ведётся по расчётным нагрузкам. За расчётную нагрузку принимают максимальное значение удельной нагрузки распределённой по контактной линии зуба.

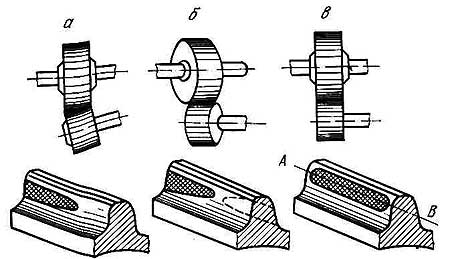

Как правило, передаваемая нагрузка распределяется по ширине зубьев неравномерно вследствие наличия следующих факторов:

- неточности изготовления и монтажа;

- деформации валов;

- дополнительные динамические нагрузки.

Эти факторы учитываются коэффициентом нагрузки k, определяемым зависимостью:

_,

- коэффициент учитывающий неравномерность распределения нагрузки между зубьями (зависит от скорости и степени точности). Для прямозубых передач =1.

- коэффициент концентрации нагрузки, учитывает неравномерности распределения нагрузки по длине зуба.

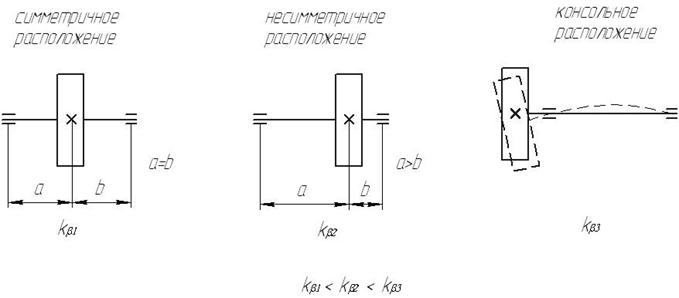

Наиболее предпочтительным является симметричное расположение, при котором

.

- коэффициент динамичности (зависит от скорости и от степени точности зубчатых колес).

В качестве расчетной нагрузки для зубчатых передач рассматривается расчетный вращающий момент , определяемый по формуле:

,

– номинальный вращающий момент.

k - коэффициент нагрузки.

Обычно значение коэффициента нагрузки находится в интервале 1,1 … 1,5.

Таким образом, всегда расчетный вращающий момент .
