Цилиндрические зубчатые передачи

Классификация зубчатых передач

По расположению осей валов различают: передачи с параллельными осями, которые выполняют с цилиндрическими колесами внешнего или внутреннего зацепления (рисунок 11.1, а, б);передачи с пересекающимися осями – конические колеса (рисунок 11.14); передачи со скрещивающимися осями – червячные (рисунок 11.19). Кроме того, применяют передачи между зубчатым колесом и рейкой (рисунок 11.1, в).

По расположению зубьев на колесах различают передачи: прямозубые (рисунок 11.1) и косозубые (рисуно 11.9).

По форме профиля зуба различают эвольвентные, круговые и ряд других. Наиболее распространен эвольвентный профиль зуба, предложенный Эйлером в 1760 г. Он обладает рядом существенных технологических и эксплуатационных преимуществ. Круговой профиль зуба предложен М.Л. Новиковым в 1954 г. По сравнению с эвольвентным он позволяет повысить нагрузку передачи.

В зависимости от конструктивного исполнения различают открытые и закрытые зубчатые передачи. В открытых передачах зубья колес работают всухую или периодически смазываются консистентной (густой) смазкой. Закрытые передачи располагаются в специальных корпусах и работают в масляной ванне; в том случае одно из колес погружают в масло на глубину до 1/3 диаметра.

Краткие сведения о геометрии и кинематике. Все определения обозначения и термины, относящиеся к геометрии и кинематике зубчатых передач, стандартизованы.

Основные геометрические параметры. Различают индексы, относящиеся: w – к начальной поверхности или окружности; b – к основной поверхности или окружности; а – к поверхности или окружности вершин и головок зубьев; – к поверхности или окружности впадин и ножек зубьев. Параметрам, относящимся к делительной поверхности или окружности, индекса не присваивают.

Зубчатое зацепление (рисунок 11.2) характеризуется следующими основными параметрами: z_l и z ₂ – число зубьев шестерни и колеса; р – делительный окружной шаг зубьев; р_b = pcos – основной окружной шаг зубьев; – угол профиля делительный (равный углу профиля исходного контура), по ГОСТ 13755-81, = 20°; – угол зацепления или угол профиля начальный:

; т=– окружной модуль зубьев (основная геометрическая характеристика зубьев). Значения модулей стандартизованы в диапазоне 0,05 – 100 мм (таблица 11.1); т=– делительный диаметр (диаметр окружности, по которой обкатывается инструмент при нарезании); d_b = dcos – основной диаметр (диаметр окружности, разверткой которой являются эвольвенты зубьев); d_wl и d_w2 – начальные диаметры (диаметры окружностей, по которым пара зубчатых колес обкатывается в процессе вращения):

. (11.1)

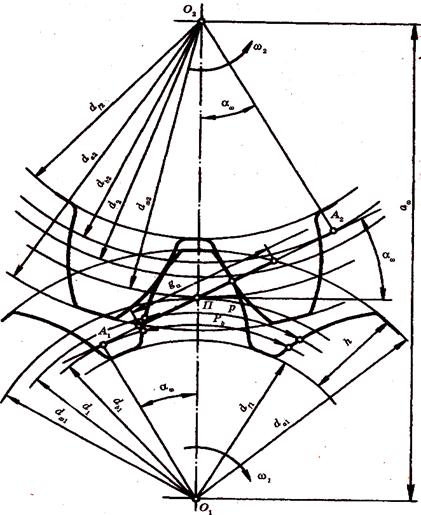

Рисунок 11.2 – Элементы зубчатого зацепления

Таблица 11.1 Стандартные модули (ГОСТ 9563-80)

Ряды	Модуль, мм
I	1; 1,25; 1,5; 2; 2,5;3;4;5;6;8;10;12;16;20;25 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25
II	1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 5,7; 9; 11; 14; 18; 22

Примечание. Следует предпочитать I ряд.

У передач без смещения начальные и делительные окружности совпадают: d_w1 = d₁ = mz₁, d_w2 = d₂ = mz₂.

При нарезании зубьев колес со смещением делительная плоскость рейки (делительная окружность режущего инструмента) смещается к центру или от центра заготовки на хт; х – коэффициент смещения исходного контура. Смещение от центра считают положительным (х > 0), а к центру – отрицательным (х < 0). Остальные геометрические параметры рассмотрим для передач без смещения: а_w = а = 0,5m(z_l + z₂) – межосевое расстояние, h = 2,25т – высота зуба; d_a = d + 2m – диаметр окружностей выступов; d= d – 2,5m – диаметр окружностей впадин; А₁А₂ – линия зацепления (общая касательная к основным окружностям); q_a – длина активной линии зацепления (отсекаемая окружностями выступов); П – полюс зацепления (точка касания начальных окружностей и одновременно точка пересечения линии центров колес О₁O₂ с линией зацепления).

Коэффициент торцевого перекрытия _а и изменение нагрузки по профилю зуба. При вращении колес (рисунок 11.2) линия контакта зубьев перемещается в поле зацепления (рисунок 11.3, а), у которого одна сторона равна длине активной линии зацепления q_a, а другая – рабочей ширине зубчатого венца b_w. Если линия контакта 1 первой пары зубьев находится в начале поля зацепления, тогда при р_b < q_a в поле зацепления находится еще и линия контакта 2 второй пары зубьев. При вращении колес линии 1 и 2 перемещаются в направлении, показанным стрелкой. Когда вторая пара придет на границу поля 2', первая пара займет положение Г. При дальнейшем движении на участке 1' – 2 взацеплении находится только одна пара зубьев. Одно непарное зацепление продолжается до тех пор, пока пара 1 не займет положение 2. В этот момент в зацепление вступит следующая пара зубьев и снова начнется двухпарное зацепление.

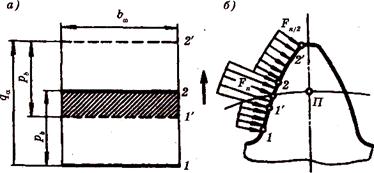

Рисунок 11.3 – Изменение нагрузки по профилю зуба

Переходя от поля зацепления к профилю зуба (рисунок 11.3, б), можно отметить, что зона однопарного зацепления 1 – 2 располагается посередине зуба или в районе полюса зацепления (рисунок 11.2). В зоне однопарного зацепления зуб передает полную нагрузку F_n,а в зонах двухпарного зацепления только половину нагрузки. Величина зоны однопарного зацепления зависит от значения коэффициента торцевого перекрытия

. (11.2)

Для обеспечения непрерывности зацепления и плавности хода передачи должно быть выполнено условие _а > 1.

Точность зубчатых передач. При изготовлении зубчатых передач неизбежны погрешности, которые выражаются в отклонениях шага, биении колес, в отклонениях от теоретического профиля зубьев, не параллельности зубьев, в отклонениях межосевого расстояния и др. Все эти погрешности приводят к повышенному шуму во время работы и к преждевременному разрушению передачи. Точность зубчатых передач регламентируется стандартами, в которых предусмотрено двенадцать степеней точности. Самая высокая – первая степень точности. Наибольшее распространение получили 6, 7, 8 и 9-я степени точности, 6-я степень точности соответствует высокоточным скоростным передачам, 7-я – точным передачам, 8-я – передачам средней точности, 9-я – тихоходным передачам пониженной точности.

Влияние числа зубьев на форму и прочность зуба. Для уменьшения габаритов зубчатой передачи применяют колеса с малым числом зубьев. Изменение числа зубьев приводит к изменению формы зуба. У рейки, когда z – ∞, зуб прямобочный (рисунок 11.4, а). С уменьшением z увеличивается кривизна эвольвентного профиля, а толщина зуба у основания и у вершины уменьшается (рисунок 11.4, б). При уменьшении z ниже предельного появляется подрез ножки зуба режущей кромкой инструмента, в результате чего прочность зуба резко уменьшается (рисунок 11.4, в). Из-за среза части эвольвенты у ножки зуба уменьшается длина рабочего участка профиля, в результате чего уменьшается коэффициент торцевого перекрытия _а и возрастает износ. Явление подреза зубьев возникает только при z < z_min. При = 20° z_min =17.

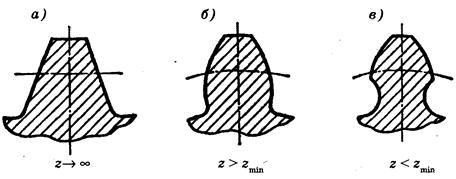

Рисунок 11.4 – Влияние числа зубьев на форму зуба.

Для уменьшения шума при работе передачи число зубьев шестерни z₁ назначают тем больше, чем выше окружная скорость передачи. Для редукторов принимают z₁ = 20 – 30. С увеличением z_l возрастает коэффициент торцевого перекрытия е, повышается плавность передачи.

Виды повреждений зубьев и критерии работоспособности зубчатых передач. Под действием сил в зацеплении зубья находятся в сложном напряженном состоянии. Однако на их работоспособность оказывают решающее влияние: напряжения изгиба _f, возникающие в поперечных сечениях зубьев, и контактные напряжения _н, возникающие в поверхностных слоях зубьев. Оба эти напряжения переменные во времени и могут быть причиной усталостного разрушения зубьев или их рабочих поверхностей.

Поломка зубьев возникает в результате больших нагрузок, ударного действия и повторных нагрузок, вызывающих усталость материала зубьев.

Усталостное контактное выкрашивание поверхностных слоев зубьев является самым распространенным и опасным видом разрушения рабочих поверхностей зубьев большинства закрытых и хорошо смазываемых зубчатых передач.

Абразивный износ рабочих поверхностей зубьев возникает в открытых передачах при попадании на зубья пыли, грязи и т. д., играющих роль абразивного материала, а также в закрытых передачах, работающих в загрязненной среде.

Заедание зубьев происходит в высоконагруженных и высокоскоростных передачах вследствие разрыва масляной пленки или отсутствия смазки зубьев. При этом происходит отрывание частиц материала от рабочей поверхности зубьев одного колеса и молекулярное сцепление их с рабочей поверхностью зубьев другого колеса с образованием наростов, которые повреждают сопряженные зубья, оставляя на них глубокие борозды.

Пластические сдвиги наблюдаются у тяжелонагруженных тихоходных зубчатых колес, выполненных из мягкой стали. При перегрузках на мягкой поверхности зубьев появляются пластические деформации с последующим сдвигом в направлении скольжения.

Отслаивание твердого поверхностного слоя зубьев, подвергнутых поверхностному упрочнению (азотирование, цементирование, закалка ТВЧ (токи высокой частоты) и др.). Этот вид разрушения наблюдается при недостаточно высоком качестве термической обработки, когда внутренние напряжения не сняты отпуском или когда хрупкая корка зубьев не имеет под собой достаточно прочной сердцевины. Отслаиванию способствуют перегрузки.

Из всех перечисленных видов разрушения поверхности зубьев наиболее часто наблюдается контактное выкрашивание. Это позволило выработать методику определения допускаемых контактных напряжений, устраняющих выкрашивание в течение заданного срока службы. Проектные расчеты выполняют по контактным напряжениям.

Расчетная нагрузка. За расчетную нагрузку принимают максимальное значение удельной нагрузки, распределенной по линии контакта зубьев:

, (11.3)

где F_n – нормальная сила в зацеплении; К = KK_v – коэффициент расчетной нагрузки; К– коэффициент концентрации нагрузки; К_v – коэффициент динамической нагрузки; – суммарная длина линии контакта зубьев.

Концентрация нагрузки и динамические нагрузки различно влияют на прочность по контактным и изгибным напряжениям. Соответственно различают К_н, К_нК_Н при расчетах по контактным напряжениям и K_F, K_FK_Fv – по напряжениям изгиба.

Коэффициент концентрации нагрузки К. Концентрация или неравномерность распределения нагрузки по длине зуба связана с деформацией валов, корпусов, опор и самих зубчатых колес, а также с погрешностями изготовления передачи. Поясним это сложное явление на примере, учитывающим только прогиб валов.

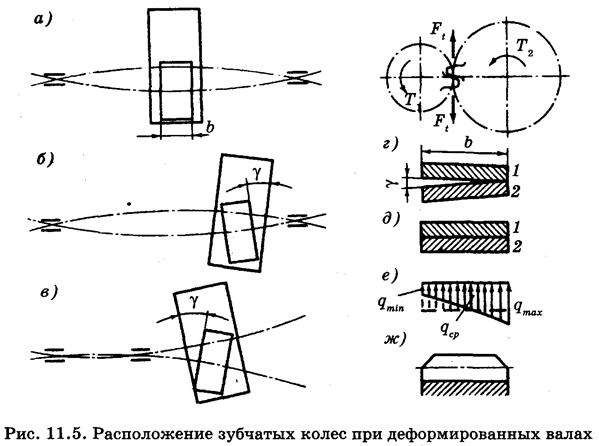

На рисунке 11.5 изображено взаимное расположение зубчатых колес при деформированных валах в случаях: симметричного (рисунке 11.5, а), несимметричного (рисунке 11.5, б) и консольного (рисунке 11.5, в) расположения колес прогибаются в противоположные стороны под действием сил в зацеплении. При несимметричном и консольном расположении опор колеса перекашиваются на угол у, что приводит к нарушению правильного касания зубьев. Если бы зубья были абсолютно жесткими, то они соприкасались бы только своими концами (рис. 11.5, г,на котором изображено сечение зубьев плоскостью зацепления). Деформация зубьев уменьшает влияние перекосов и в большинстве случаев сохраняет их соприкосновение по всей длине (рис. 11.5, д). Однако при этом нагрузка перераспределяется в соответствии с деформацией отдельных участков зубьев (рис. 11.5 е). Отношение

,

где q_cp – средняя интенсивность нагрузки.

Концентрация нагрузки увеличивает контактные напряжения и напряжения изгиба. Для уменьшения опасности выламывания углов зубьев на практике применяют колеса со срезанными углами (см. рис. 11.5, ж). Коэффициент концентрации нагрузки выбирают по рекомендациям из справочников.

Коэффициент динамической нагрузки K _v. Этот коэффициент учитывает внутренние динамические нагрузки, возникающие в зубчатой передаче. Основное влияние на значение динамических нагрузок оказывают ошибки основного шага p_b, которые вызывают кромочный удар. Величина дополнительных динамических нагрузок зависит от значения ошибки шага, окружной скорости, упругости системы и др. Коэффициент динамической нагрузки K_Hv при расчете на контактную прочность и коэффициент динамической нагрузки К_Fβ при расчете прочности на изгиб выбирают по рекомендациям из справочников.
