Производительность ЛР

Маховик; 2-палец; 3-шатун; 4-17-25-валы; 5-зубчатая передача; 6-цепная передача; 7-винт перемещения суппорта; 8-пильная рамка; 9 суппорт; 10-струна; 11-рычаг переключения скорости подачи; 12-зубчатая передача; 13-привод перемещения суппорта;14-пила; 15-тележка; 16-шестерня с рейкой; 18-крюк; 19-редуктор; 20-ременная передача;21-электродвигатель привода главного вала; 22-электродвигатель привода подачи (рабочий ход); 23- клиноременная передача; 24-тормоз.

Положение пилы по высоте изменяют путем вертикального перемещения суппорта с пильной рамкойдвумя вертикальными ходовыми винтами 7, котрые получают синхронное вращение от вала 4 через две конические передачи 5. Крутящий момент на вал 4 передается от электродвигателя 13 через зубчатую передачу 12 и цепную передачу 6.

Передвижна я лесопильная рама РПМ.

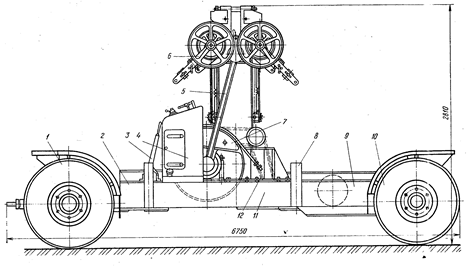

Рис 6.6 Лесопильная рама РПМ:

1,10-передние и задние ходовые устройства;2,9-передняя и задняя рамы; 3-тормоз; 4-гидропульт; 5-шатун; 6-механизм подъема; 7-маховик главного вала; 8-домкрат; 11-станина; привод механизма подачи.

Головным (бревнопильным) оборудованием рамных лесопильных потоков явл одно- и двухэтажные ЛР. Это-основное бревнопильное оборудование в нашей стране, на котором перерабатывается до 90% пиловочного сырья.

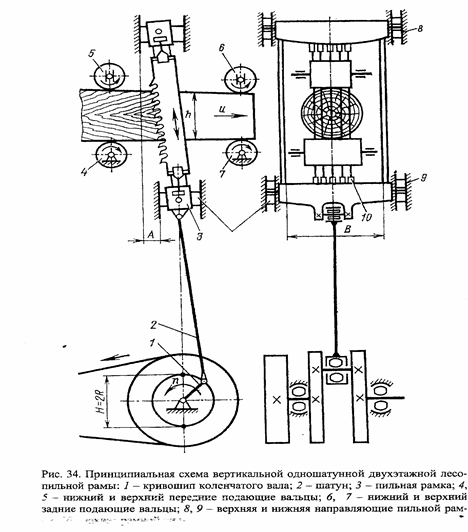

Рис. 6.3 Принц схема вертикальной одношатунной двухэтажной лесопильной рамы:

1- кривошип коленчатого вала;

2-шатун; 3-пильная рамка; 4 и 5-нижний и верхний передние подающие вальцы; 6 и 7-нижнийй и верхний задние подающие вальцы; 8 и 9 –верхняя и нижняя направляющие пильной рамки. 10-захват рамной пилы.

Вертик ЛР относятся к станкам с периодическим возвратно - поступательным движением пил, натянутых в пильной рамке. Эти рамы характеризуются широким диапазоном конструктивных решений, способным удовлетворить самые разнообразные потребности промышленности:

- ст ационарные ЛР. Они предназначены для постоянно действующих предприятий. Их монтируют на прочных массивных фундаментах. Это тяжелые быстроходные станки, оснащенные механизированными вспомогательными устройствами;

- п ереносные ЛР – это маломощные с небольшой производительностью станки. Их устанавливают на легких фундаментах. Перевозят их, не производя существенной разборки;

- п ередвижные ЛР устанавливают и эксплуатируют непосредственно на колесном транспорте.

- двухэтажные и одноэтажные ЛР, с верхним и нижним расположением привода. Нижний привод надежен и удобен в эксплуатации и имеется у большинства ЛР. Верхний привод характерен для одноэтажных ЛР легкого типа. Расположение приводного механизма ЛРам обусловливает необходимость иметь помещение соответствующей высоты;

- однопоставные и двухпоставные ЛР, позволяющие одновременно распиливать один или два бруса (бревна);

- коротышевые ЛР, специализированные на распиловку короткомерных бревен.

- специальные (лыжные, тарнеые…)

Технологические параметры ЛР О бязательно плакат

1. Ширина просвета пильной рамки (расстояние между стойками пильной рамки, рис.). В зависимости от ширины просвета (В) пильной рамки различают узкопросветные (в=550 мм и менее), среднепросветные (В=600…800 мм) и широкопросветные (В=1000 мм и более). От ширины просвета пильной рамки зависит наибольший диаметр бревен, которые могут быть распилены на ЛР с соответствующим просветом. При выборе лр для конкретных условий производства ширину просвета определяют по формуле

В=d+ L_max (f+S)+2а, Рис???

где B – ширина просвета пильной рамки, см;

d_max – макс диам в верш торце, см;

L_max- макс длина бревен, м;

f- стрела прогиба бревен, см;

S- сбег бревен, см/м;

a- запас расстояния между стойками пильной рамки и бревном в его комлевом торце, см (а=5см).

В случае распиловки бревен вразвал, а также на ЛР первого ряда при брусовом способе раскроя f=0. По ширине просвета пильной рамки лр делят на узкопросветные (В=400 и 500), среднепросветные (В=630 и 800) и широкопросветные (В=1000 и 1100).

Наибольший диаметр распиливаемого бревна в вершинном торце

D= В- SL_max – 2а, см

2. Ход пильной рамки. Пильная рамка совершает возвратно-поступательное движение, перемещаясь из одной, например, верхней мервтвой точки (ВМТ), в нижнюю мертвую точку (НМТ) и обратно. Путь, который проходит пильная рамка, перемещаясь из одной мертвой точки в другую, наз. ее ходом, Ход пильной рамки Н равен двойному радиусу кривошипа 2R (см. рис).

Скорость движения рамки равна скорости резания. Следовательно, скорость резания явл величиной переменной на всем пути движения пильной рамки и дважды в течение одного хода ппильной рамки (в ВМТ и НМТ) она равна нулю. Средняя скорость движения п рамки (скорость резания) прямо пропорциональна величине ее хода. Двухэтажные лр выпускают с ходом 600 и 700 мм, одноэтажные – с ходом 400 и 500 мм.

Коэффициент хода пильной рамки К_х=Н /600. Величину Н выбипают по технической характеристике станка.

3. Быстроходность ЛР характеризуется числом двойных ходов (частотой вращения главного вала) пильной рамки, мин^-1).

4. Посылка. Это величина подачи (линейного перемещения) бревна, бруса) за один двойной ход пильной рамки (один оборот коленчатого вала), мм.

4. Наклон пил в пильной рамке А (рис Х) на длине ее хода равен половине посылки с прибавлением от 1 до 5 мм.???

5. Мощность привода. Характеризует возможную пр-сть лр

6. Масса лр и ее габаритные размеры. Определяют степень стационарности лр, размеры и вид фундамента, необходимую площадь под установку, стоимость транспортирования и монтажа. Косвенно характеризуют пр-сть, мощность и стоимость.

7. Наличие спец приспособлений, относящихся к лр, характеризуют уровень механизации. Вид приспособлений (направляющие аппараты, тележки и др) определяют степень стационарности лр
