Формы календарных планов

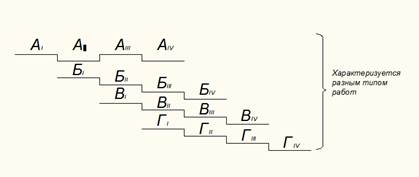

Поточный метод

Используется один вид ресурсов, совмещение во времени разнотипных работ.

Достоинства:

· минимум ресурсов

Календарный план может быть представлен в виде:

1. Линейного графика

2. Циклограммы

3. Сетевого графика

1.

Линейный график. Предложен Г.Л. Гантом в 1895 году. График состоит из нескольких частей. Первая часть (левая) включает в себя характеристику работ, наименование, единицы измерения, объем работ, трудоемкость в чел.-дн., состав бригады, механизмы с указанием их типа и марки, количество смен работы, продолжительность выполняемых работ.

Вторая часть (правая) – продолжительность работ в масштабе времени, привязанная к календарю.

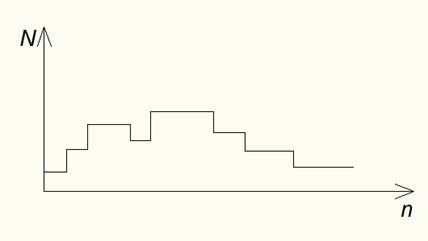

Под графиком можно построить график движения рабочих в том же масштабе.

В линейном графике показано время выполнения работ, но не указано место, при этом, достаточно сложно проследить все ли условия поточной организации работ соблюдаются.

Условия поточной организации работ:

1. методом НИР и НОР должна быть непрерывность работ и бригад;

2. частные потоки (ресурсные или фронтальные) должны быть по максимуму приближены друг к другу;

3. на одном фронте должна выполняться одна работа.

2. Циклограмма.

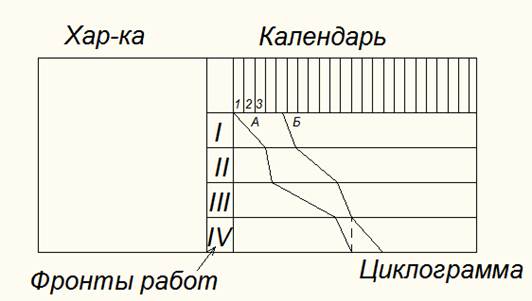

Предложена М.С. Будниковым в 1937 году. В циклограмме показано по горизонтали время выполнения работ, а по вертикали – место их выполнения, при этом график работ не связан с характеристикой работ.

Не должно быть наложения на первом фронте двух видов работ. Циклограмма наглядно показывает, что все условия поточной организации соблюдены.

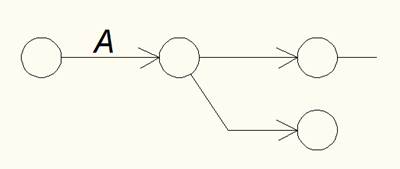

3. Сетевой график. Предложил Эрисмус в 1925 году (Россия), Келли и Иуолкер (США) в1958 году. Одной из разновидностью сетевого графика является изображение работ в виде стрелок, с указанием начала и окончания работ.

Достоинства:

· возможность отображения всех технологических связей;

· возможность выявления критических работ, т.е.работ, лежащих на критическом пути и не имеющих резервов времени.
