II этап

Обработка, сжижение природного газа и хранение СПГ в терминале

СЖИЖЕНИЕ - самое "дорогое" в производстве СПГ, занимает до 40% себестоимости СПГ, что вызвано необходимостью строительства завода по сжижению газа стоимостью не менее 1-1,5 млрд долл.

Завод по сжижению природного газа представляет собой крупный промышленный комплекс, состоящий из установок подготовки и сжижения природного газа, резервуаров хранения, оборудования для загрузки на танкеры, причала и целого ряда вспомогательных хозяйств, призванных удовлетворять потребности завода в электроэнергии и воде для охлаждения.

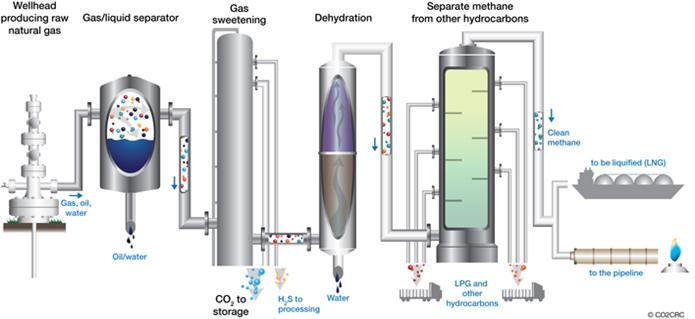

Преобразование природного газа в жидкое состояние осуществляется в несколько этапов:

Сначала удаляются все примеси - двуокись углерода, соединения серы. Затем извлекается вода, которая в противном случае может превратиться в ледяные кристаллы и закупорить установку сжижения.

Следующий этап - удаление большинства тяжелых углеводородов, после чего остаются главным образом метан и этан.

Следующий этап – сжижение. При сжижении природный газ уменьшается в объёме примерно в 600 раз. Процесс сжижения идет ступенями, на каждой из которых газ сжимается в 5—12 раз, затем охлаждается и передается на следующую ступень. Собственно сжижение происходит при охлаждении до температуры минус 160 градусов после последней стадии сжатия.

Сжижение природного газа (после его очистки, дегидратации и сепарации более тяжелых, чем метан углеводородов) производится в серии теплообменников, обеспечивающих последовательное, полное сжижение и некоторое переохлаждение газа. Завод по сжижению газа, в сущности, подобен холодильнику, который производит охлаждение и перевод обычного природного газа (предварительно очищенного) в жидкое состояние.

Сжижение природного газа возможно лишь при охлаждении его ниже критической температуры. При более высоких температурах газ не может быть превращен в жидкость ни при каком давлении. Для сжижения природного газа при температуре, равной критической (Т = Т кр), давление его должно быть равным или больше критического, т. е. Р > Ркт. При сжижении природного газа под давлением ниже критического (Р < Ркт) температура газа должна быть ниже критической.

Для сжижения природного газа могут быть использованы как принципы внутреннего охлаждения, когда природный газ сам выступает в роли рабочего тела, так и принципы внешнего охлаждения, когда для охлаждения и конденсации природного газа используются вспомогательные криогенные газы с более низкой температурой кипения (например кислород, азот, гелий). В последнем случае теплообмен между природным газом и вспомогательным криогенным газом происходит через теплообменную поверхность.

При промышленном производстве СПГ наиболее эффективными являются циклы сжижения с использованием внешней холодильной установки (принципы внешнего охлаждения), работающей на углеводородах или азоте, при этом сжижается почти весь природный газ. Широкое распространение получили циклы на смесях хладагентов, где чаще других используется однопоточный каскадный цикл, у которого удельный расход энергии составляет 0,55-0,6 кВт' ч/кг СПГ.

В установках сжижения небольшой производительности в качестве холодильного агента используется ожижаемый природный газ, в этом случае применяют более простые циклы: с дросселированием, детандером, вихревой трубой и др. В таких установках коэффициент сжижения составляет 5-20 %, а природный газ необходимо предварительно сжимать в компрессоре.

Сжижение природного газа на основе внутреннего охлаждения может достигаться следующими способами:

изоэнтальпийным расширением сжатого газа (энтальпия i = const), т. е. дросселированием (использование эффекта Джо- уля- Томсона); при дросселировании поток газа не производит какой либо работы;

изоэнтропийным расширением сжатого газа (энтропия S-const) с отдачей внешней работы; при этом получают дополнительное количество холода, помимо обусловленного эффектом Джоуля- Томсона, так как работа расширения газа совершается за счет его внутренней энергии.

Как правило, изоэнтальпийное расширение сжатого газа используется только в аппаратах сжижения малой и средней производительности, в которых можно пренебречь некоторым перерасходом энергии. Изоэнтропийное расширение сжатого газа используется в аппаратах большой производительности (в промышленных масштабах).

Сжижение природного газа на основе внешнего охлаждения может достигаться следующими способами:

использованием криогенераторов Стирлинга, Вюлемье-Такониса и т.д; рабочими телами данных криогенераторов является, как правило, гелий и водород, что позволяет при совершении замкнутого термодинамического цикла достигать температуры на стенке теплообменника ниже температуры кипения природного газа;

использованием криогенных жидкостей с температурой кипения ниже, чем у природного газа, например жидкого азота, кислорода и т. д.;

использованием каскадного цикла с помощью различных холодильных агентов (пропана, аммиака, метана и т. д.); при каскадном цикле газ легко поддающийся сжижению путем компримирования, при испарении создает холод, необходимый для понижения температуры другого трудносжижаемого газа.

Процесс сжижения природного газа (получение СПГ)

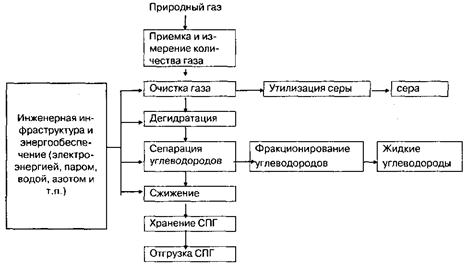

Рис. 1 Технологическая схема завода по сжижению природного газа

Схема технологических установок и вспомогательных производств типичного завода по сжижению природного газа приведена на рис. 1.

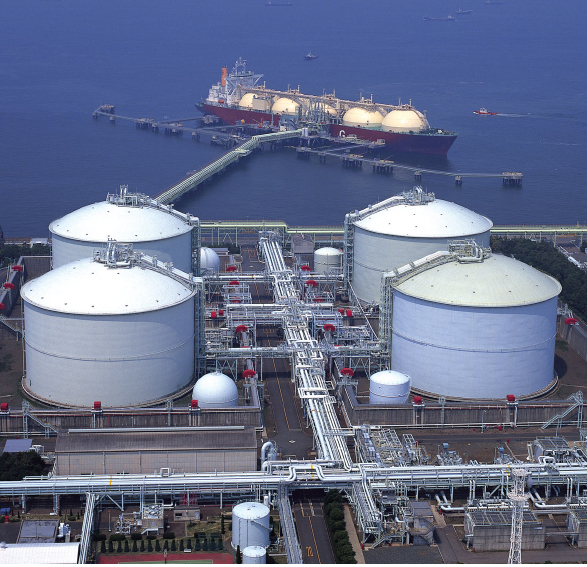

Производимый на технологических линиях сжиженный природный газ поступает в специальные резервуары для хранения.

Система хранения сжиженного природного газа включает в себя следующие элементы:

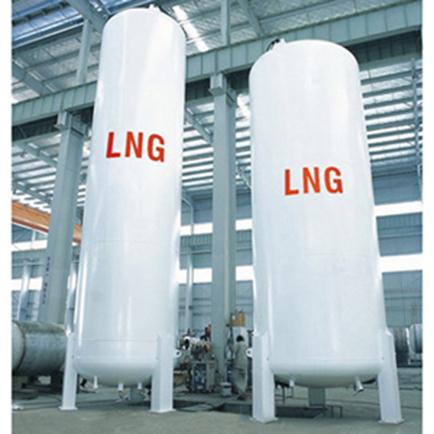

• Стационарные резервуары
• Оборудование, предназначенное для заполнения резервуаров от технологических линий сжижения газа
• Оборудования для отгрузки (криогенные насосы, стендеры)
