Графическое определение передаточного отношения таких механизмов осуществляется методом планов скоростей (треугольников скоростей). Треугольник скоростей можно построить, если для звена известны линейные скорости не менее двух точек звена (по величине и направлению). Используя этот метод можно получить наглядное представление о характере изменения скоростей от одного вала колеса к другому, а также можно определить графически угловую скорость любого колеса.
,тогда , где знак отношения определяется по знаку тангенса.
Передаточное отношение рядовых механизмов обычно не велико, так как оно ограничивается предельными размерами крайних колес (1,4), а числа зубьев промежуточных колес (2,3) не влияет на общую величину передаточного отношения. Применяют такие механизмы там, где необходимо изменить вращение ведомого вала, не изменяя при этом направление движения ведущего – коробки передач, либо при передаче движения на значительные расстояния, если нет возможности увеличить размеры ведущего и ведомого колес.
Кинематика ступенчатого зубчатого механизма

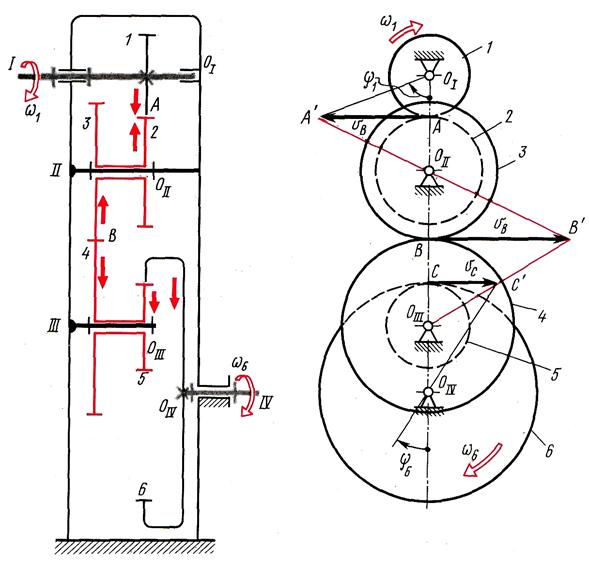

Рассмотрим кинематику ступенчатого механизма составленного из трех зубчатых передач: двух внешнего зацепления (1-2) и (3-4) и одной внутреннего зацепления(5-6). Схема механизма изображена на рис.
