Структура АЛУ. Центральный процессор выполняет каждую команду за несколько шагов

Выполнение команд

Центральный процессор выполняет каждую команду за несколько шагов:

1. Вызывает следующую команду из памяти и переносит ее в регистр команд.

2. Меняет положение счетчика команд, который после этого указывает на следующую команду.

3. Определяет тип вызванной команды.

4. Если команда использует слово из памяти, определяет, где находится это слово.

5. Переносит слово, если это необходимо, в регистр центрального процессора.

6. Выполняет команду.

7. Переходит к шагу 1, чтобы начать выполнение следующей команды.

Такая последовательность шагов (выборка — декодирование — выполнение) является основой работы всех компьютеров.

Рассмотрим несколько подробнее структуру АЛУ простейшего процессора и определим минимально необходимый набор входящих в него устройств. Из изложенного выше следует, что в состав такого АЛУ должно входить устройство, выполняющее операции двоичного суммирования (сумматор). Кроме того, для хранения операндов и результата необходимо иметь, по крайней мере, три буферных регистра (регистры временного хранения). Однако в простейшем случае результат операции можно записывать в один из регистров временного хранения на место одного из операндов. Этот регистр принято называть аккумулятором, а процессор в целом – процессором аккумуляторного типа. Аккумулятор должен обязательно иметь двунаправленную связь с внутренней шиной данных процессора. (В более сложных АЛУ результат операции может быть записан по желанию программиста в любой из специально выделенных для этой цели регистр). Для выполнения арифметико-логических операций необходимо устройство, выполняющее сдвиги двоичных чисел (сдвигатель). И, наконец, необходим регистр, в котором хранятся некоторые признаки результата выполненной операции, необходимые для функционирования УУ (регистр признаков).

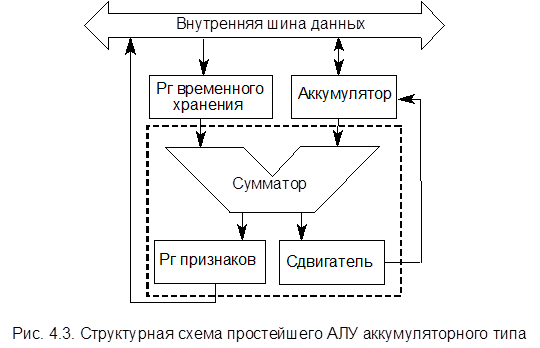

Структурная схема АЛУ простейшего микропроцессора аккумуляторного типа изображена на рис. 4.3.

Уже отмечалось, что АЛУ в целом и двоичный сумматор имеют одно обозначение. В соответствии со сделанными ранее замечаниями регистр временного хранения и аккумулятор можно считать вспомогательными узлами АЛУ
