Тактом называется отрезок времени, в течение которого не изменяется комбинация включения сигналов.
Основным тактом считается зелёный, все остальные – вспомогательными.
Фаза – это период времени, состоящий из разрешающего такта и переходного интервала в конце фазы.
Переходный интервал – это один (два или три) тактов в конце фазы, в течение которых перекресток подготавливается к пропуску очередной группы потоков.
Циклом называется однократная последовательность всех тактов и фаз.

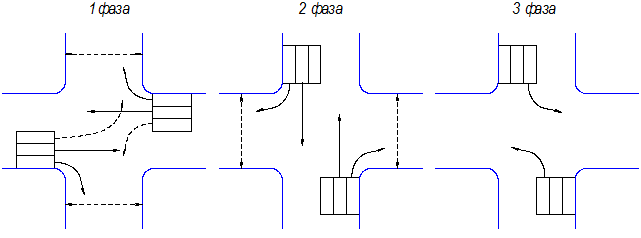

№ фазы | Номера пропускаемых потоков | Номера светофоров | Тц = 14 + 20 + 11 = 45 | φ | tз | tж | tкр | tкж | ||||
N1, N2, N3,N7 | Св.1, Св.3 | |||||||||||
N4, N5 | Св.2.1, Св.4 | |||||||||||
N6, N16 | Св.2.3, Св.4.1 | - | - | |||||||||
φ – сдвиг зелёного сигнала относительно контрольной линии.
