Модульная сетка представляет собой набор невидимых направляющих, вдоль которых располагаются элементы веб-страницы. Это облегчает размещение данных в документе, обеспечивает визуальную связь между отдельными блоками и сохраняет преемственность дизайна при переходе от одной страницы к другой.
Веб-страница фактически рассматривается как набор прямоугольных блоков, которые выкладываются в определенном порядке. При этом, как правило, данные располагаются по колонкам, поэтому при верстке применяют термин одно-, двух-, трехколонный макет и т.д. Для примера рассмотрим главную страницу сайта deviantart.com (рис. 3).

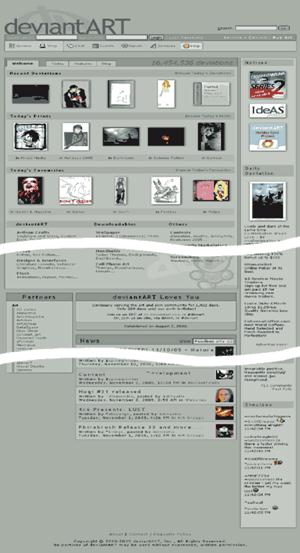

Рис. 3. Главная страница deviantart.com
Каждый блок этой страницы четко отделен от других с помощью пустого пространства, рамки или разделителя, в качестве которого выступает цветной прямоугольник с текстом заголовка. Напрашивается только вопрос, действительно ли мы имеем дело с тремя колонками? В некоторых случаях сразу определить, сколько колонок содержит макет и впрямь затруднительно. В таком случае следует понимать, что колонки могут объединяться, а также содержать не только сплошной текст, но и графические вставки. Если представить основные блоки страницы в виде однотонных прямоугольников, то получим наглядную модульную сетку, по которой сразу становится понятно, как сверстан документ (рис. 4).
|
|
Рис. 4. Модульная сетка для главной страницы deviantart.com
По данному рисунку видно, что верхний блок с названием сайта, формой поиска и кнопками навигации занимает всю ширину страницы. Далее идут три колонки, причем первые две колонки предварительно объединены в одну для удобного представления необходимой информации. Завершает макет блок с контактной и правовой информацией.
Перейдем к принципам построения модульной сетки. Вначале макет веб-страницы разрабатывают на листе бумаги. Это позволяет, не тратя зря времени, быстро сделать серию набросков и уже из них выбрать подходящий эскиз. Сами посудите, сколько вариантов можно создать за десять минут в графическом редакторе и сколько за это же время с помощью карандаша и бумаги? При этом не имеет значения степень владения программой, все равно на бумаге выйдет быстрее. Тем более что набросок может быть и корявым, главное чтобы автор сам понял, что он нарисовал. Обычно вместо текста и рисунков применяют схематические значки. Например, текст обозначается несколькими горизонтальными линиями (рис. 5), а рисунки изображаются затемненными блоками или перечеркнутыми прямоугольниками (рис. 6).
Рис. 5. Обозначение текста в макетах
Рис. 6. Обозначение изображений в макетах
Далее эти обозначения будем применять при рассмотрении наиболее распространенных модульных сеток.
