Иллюстрации. 6.7.1 Количество иллюстраций, помещаемых в ТД, должно быть достаточным для раскрытия содержания

6.7.1 Количество иллюстраций, помещаемых в ТД, должно быть достаточным для раскрытия содержания. Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, фотоснимки и т.п.) следует располагать непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Иллюстрации могут быть в компьютерном исполнении, в том числе и цветные.

6.7.2 Все иллюстрации именуются в тексте рисунками и нумеруются в пределах каждого раздела. Номер иллюстрации составляется из номера раздела и порядкового номера иллюстрации в пределах данного раздела, разделенных точкой.

Примеры

«рисунок 5.1» (первый рисунок пятого раздела);

«Рисунок А.3.» (третий рисунок, помещенный в приложение А).

6.7.3 Допускается сквозная нумерация рисунков арабскими цифрами по всему ТД. Если рисунок один, то он обозначается «Рисунок 1». Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.

6.7.4 На все иллюстрации должны быть даны ссылки в ТД. При ссылках на иллюстрации следует писать «… в соответствии с рисунком 2» при сквозной нумерации и «… в соответствии с рисунком 1.2» при нумерации в пределах раздела.

6.7.5 Иллюстрации, помещаемые в ТД, должны соответствовать требованиям государственных стандартов Единой системы конструкторской документации (ЕСКД) и системы проектной документации для строительства (СПДС).

6.7.6 Иллюстрация располагается по тексту документа, если она размещается на листе формата А4. Если формат иллюстрации больше А4, то ее следует помещать в приложении. Иллюстрации следует размещать так, чтобы их можно было рассматривать без поворота документа или с поворотом по часовой стрелке.

6.7.7 Иллюстрации следует выполнять на той же бумаге, что и текст, либо на кальке того же формата с соблюдением тех же полей, что и для текста. При этом кальку с иллюстрацией следует помещать на лист белой непрозрачной бумаги.

6.7.8 Иллюстрации должны иметь наименование и пояснительные данные (подрисуночный текст).

Пример – «Рисунок В.2 – Схема алгоритма»

6.7.9 Слово «рисунок», его номер и наименование помещают ниже изображения после пояснительных данных симметрично (приложение Д).

6.7.10 Расстояние между иллюстрацией и текстом должно быть равно удвоенному межстрочному расстоянию.

6.7.11 График целесообразно использовать для характеристики и прогнозирования динамики непрерывно меняющегося показателя при наличии функциональной связи между фактором и показателем.

6.7.12 Графики, отображающие качественные зависимости, изображаются на плоскости, ограниченной осями координат, заканчивающихся стрелками. При этом слева от стрелки оси ординат и под стрелкой оси абсцисс проставляется буквенное обозначение, соответственно, функции и аргумента без указания их единиц измерения (рисунок 8).

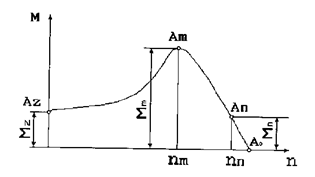

Рисунок 8 – График зависимости

6.7.13 Графики, по которым можно установить количественную связь между независимой и зависимыми переменными, должны снабжаться координатной сеткой равномерной или логарифмической.

6.7.14 Графики должны иметь координатную сетку, состоящую исключительно из основных линий. Координатная сетка не должна быть слишком частой. Оси координат выполняют сплошными основными линиями, линии координатной сетки и делительные штрихи – тонкими сплошными линиями. Линия кривых графика должна быть толще линий координатных осей.

6.7.15 Количество числовых значений по осям координат должно быть сокращено.

6.7.16 Буквенные обозначения изменяющихся переменных проставляются вверху слева от левой границы координатного поля и справа под нижней границей поля. Единицы измерения проставляются в одной строке с буквенными обозначениями переменных и отделяются от них запятой.

6.7.17 Числовые значения должны иметь минимальное число значащих цифр. Надписи, относящиеся к кривым и точкам, производят только в тех случаях, когда их немного и они кратки. Многословные надписи заменяют цифрами, расшифровка которых приводится в пояснительных данных (рисунок 9, поз. а).

6.7.18 На одном графике не следует приводить больше трех кривых (рисунок 9, поз. б). Свободные поля в графиках не допускаются. Если показатели графика не занимают всей его площади, то следует избегать изображения свободной площади графика или делать разрывы, сохраняя при этом начало координат (рисунок 9, поз. в).

а) б) в)

Е₀ – …, В; i_B – …, А; n – …, об/мин; I₀ – …, A; Ф₁ Ф₂ – …, %; ή – …, %;; I – …, %.

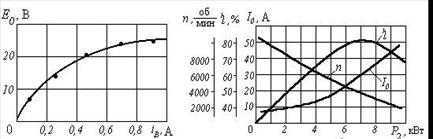

Рисунок 9 – Примеры приведения графиков

а) – графическая зависимость;

б) – несколько графических зависимостей;

в) – несколько графических зависимостей с использованием разрывов и сохранением начала координат

Ссылки

6.8.1 В ТД допускаются ссылки на элементы самого ТД, стандарты, технические условия и другие документы при условии, что они полностью и однозначно определяют соответствующие требования и не вызывают затруднений в пользовании документом.

6.8.2 При ссылках на элементы ТД указывают номера структурных частей текста, формул, таблиц, рисунков, обозначения чертежей и схем, а при необходимости ­­- графы и строки таблиц, позиции составных частей изделия на рисунке, чертеже или схеме.

6.8.3 При ссылках на структурные части ТД указывают номера разделов (со словом «раздел»), приложений (со словом «приложение»), подразделов, пунктов, подпунктов, перечислений.
