Число стативов АИ определяют, исходя из проектируемой емкости станции
gАИ =Nст/100, (1)
где №ст – емкость станции;
100 – количество абонентов, включенных в каждый статив АИ.
Средняя или математически ожидаемая нагрузка, поступающая на статив АИ при исходящей и входящей связи определяется с учетом включения в статив АИ абонентских и двухсторонних СЛ от КУ для каждой тысячной группы абонентов по формуле
УисхАИ = 1,1 Кр (№а Са + №к Ск) tрег + tв +То/3600+УисхКУ (2)
Где 1,1 – коэфицент, учитывающий вызовы, не закончившиеся разговором;
№а – число АЛ административного сектора;
№к – число АЛ квартирного сектора;
Са,Ск,Та,Тс и Кр – см.таблице 4;
tв – среднее время прослушивания сигнала посылки вызова, 10 с;
tрег – техническое время занятия соеденительного пути при установлении одного соединения:
tрег = tос + tн + tу исх , (3)
где tос – среднее время слушания вызывающим абонентом зуммерного сигнала ответа станции, принимает 4с;
tн – время набора номера; tн = 1,5п, где п – число знаков в номере;
|
|
tу исх – время установления соединения маркером после окончания набора номера вызывающим абонентом, принять 2,5 с;
УисхКУ - нагрузка, поступающая на стативы АИ от коммутаторных установок.
При четырехзначном наборе номера техническое время занятия регистра на одно соединение определяется при п = 4.
Нагрузка по СЛ двухстороннего действия определяется:
УисхКУ = УвхКУ = 0,5 УСЛ, (4)
УвхКУ - нагрузка, поступающая на КУ от ЖАТС, определяется по таблице 5 при допустимых потерях Р = 0,05, умнажаем на число пучков.
Расчетная нагрузка УисхКУ определяется по таблице 6.
Величину входящей нагрузки УвхКУ - можно принять равной УисхКУ.
Так как в выходы стативов АИ включаются входы ШКУ, то количество ШКУ будет зависить от величины расчетной интенсивности исходящей нагрузки, поступающей от стативов АИ, что можно определить по таблице 6 или по формуле:
Ур = У + 0,6742 (5)
Зависимость между нагрузкой и числом приборов выражается при помощи установлений Эрланга. На основании данных уравней разработаны графики зависимостей Vшку = f (Ур АИ , Р, Д)
Где Vшку – количество ШКУ;
Р – потери;

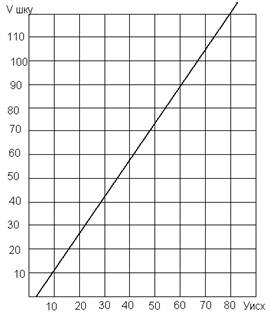

Д – доступность. На рис.6 приведен график, построенный при Р = 0,005 Д = 20. Для определения количества ШКУ по этому графику необходимо принять УРШКУ = Ур исх АИ . Количество ШКУ подсчитывается раздельно для каждой тысячной группы.

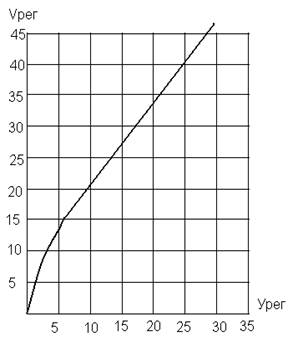

Рис.6. Зависимость числа ШКУ и регистров от нагрузки
Таблица 5
Зависимость числа линий V от величины поступающей нагрузки У и потерь Р при полнодоступном включении
У линий | Нагрузка У, Эрл | ||||||||
При потерях Р | |||||||||
0,002 | 0,003 | 0,005 | 0,010 | 0,020 | 0,030 | 0,050 | 0,10 | 0,20 | |
0,062 | 0,077 | 0,11 | 0,15 | 0,22 | 0,28 | 0,38 | 0,60 | 1,0 | |
0,25 | 0,287 | 0,35 | 0,46 | 0,60 | 0,76 | 0,90 | 1,27 | 1,93 | |
0,54 | 0,602 | 0,70 | 0,87 | 1,09 | 1,26 | 1,52 | 2,65 | 2,95 | |
0,90 | 0,994 | 1,13 | 1,36 | 1,66 | 1,87 | 2,22 | 2,88 | 4,01 | |
1,33 | 1,445 | 1,62 | 1,91 | 2,28 | 2,54 | 2,96 | 3,76 | 5,11 | |
1,80 | 1,94 | 2,16 | 2,50 | 2,94 | 3,26 | 3,74 | 4,76 | 6,23 | |
2,31 | 2,48 | 2,73 | 3,13 | 3,63 | 3,99 | 4,54 | 5,60 | 7,37 | |
2,85 | 3,05 | 3,33 | 3,78 | 4,34 | 4,75 | 5,37 | 6,55 | 8,52 | |
3,425 | 3,646 | 3,96 | 4,46 | 5,08 | 5,53 | 6,22 | 7,51 | 9,68 | |
4,02 | 4,27 | 4,61 | 5,16 | 5,84 | 6,33 | 7,08 | 8,49 | 10,86 | |
5,54 | 4,904 | 5,28 | 5,88 | 6,81 | 7,14 | 7,95 | 9,47 | 12,04 | |
5,27 | 5,56 | 5,96 | 6,61 | 7,40 | 7,97 | 8,63 | 10,47 | 13,22 | |
5,92 | 6,23 | 6,66 | 7,35 | 8,20 | 8,8 | 9,73 | 11,47 | 14,41 | |
6,58 | 6,91 | 7,38 | 8,11 | 9,01 | 9,65 | 10,63 | 12,48 | 15,61 | |
7,26 | 7,61 | 8,10 | 8,88 | 9,83 | 10,5 | 11,54 | 13,50 | 16,81 | |
7,95 | 8,32 | 8,83 | 9,65 | 10,66 | 11,37 | 12,46 | 14,52 | 18,01 | |
8,64 | 9,03 | 9,58 | 10,44 | 11,49 | 12,24 | 13,39 | 15,55 | 19,22 | |
9,35 | 9,76 | 10,33 | 11,23 | 12,33 | 13,12 | 14,32 | 16,58 | 20,58 | |
10,07 | 10,5 | 11,609 | 12,03 | 13,18 | 14,0 | 15,25 | 17,61 | 21,64 |
Таблица 6
|
|
У | Ур | У | Ур | У | Ур | У | Ур | У |
0,1 | 0,313 | 1,6 | 2,433 | 6,0 | 7,650 | 35,0 | 38,989 | |
0,2 | 0,501 | 1,8 | 2,705 | 7,0 | 8,784 | 40,0 | 44,263 | |
0,3 | 0,670 | 2,0 | 2,953 | 8,0 | 9,906 | 45,0 | 49,521 | |
0,4 | 0,826 | 2,2 | 3,200 | 9,0 | 11,608 | 50,0 | 54,767 | |
0,5 | 0,997 | 2,4 | 3,444 | 10,0 | 12,132 | 55,0 | 59,999 | |
0,6 | 1,122 | 2,6 | 3,687 | 12,0 | 14,385 | 60,0 | 65,221 | |
0,7 | 1,264 | 2,8 | 3,928 | 14,0 | 16,523 | 65,0 | 70,434 | |
0,8 | 1,408 | 3,0 | 4,168 | 16,0 | 18,697 | 70,0 | 75,641 | |
0,9 | 1,504 | 3,5 | 4,76 | 18,0 | 20,861 | 75,0 | 80,838 | |
1,0 | 1,674 | 4,0 | 5,348 | 20,0 | 23,015 | 80,0 | 86,029 |
В курсовом проекте
Увх АИ = У исх АИ + УМТС (6)
Где УМТС – число междугородных каналов;
Т – полезное использование каналов для разговоров абонентов в
ЧНН = 0,7
а – доля обмена, приходящего по СЛ к абонентам АТС, а = 0,85
п – коэффициент, учитывающий занятость СЛ при работе с подготовкой абонентов, п = 1,4…1,5.
