Обратная засыпка траншеи

Объем обратной засыпки грунта определяется по формуле

где --общий объем разрабатываемого грунта, м³;

-объем грунта, вытесняемый прокладываемым сооружением (трубопроводом при прокладке газопровода);

- коэффициент остаточного разрыхления грунта (Таблица 4).

Суммарный объем траншеи,

Объем обратной засыпки,

При устройстве кавальеров для обратной засыпки, площадь его сечения рассчитывается по формуле,

где V_кав - объем грунта в кавальере, м³, с учетом коэффициента первоначального разрыхления грунта,

K_пр- коэффициент первоначального разрыхления

L - длина кавальера, м.

Если сечение кавальера будет в виде равнобедренного треугольника с крутизной откосов 1: 1,0, что соответствует крутизне откосов насыпного грунта, то высота Н и основание b в м такого кавальера выражаются формулами:

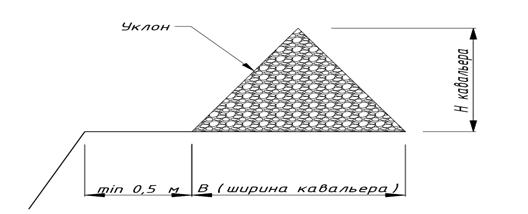

Рисунок 5 – Схема устройства кавальера

Рисунок 6 – Схема обратной засыпки

Если по расчетам кавальеры окажутся настолько высокими, что их нельзя отсыпать экскаваторами (высота их превышает наибольшую высоту выгрузки экскаватора минус 0,5 м), то поперечному сечению кавальеров следует придать форму равнобедренной трапеции. Задавшись высотой, определяют ширину кавальера понизу, :
