Рядовой зубчатый механизм – это последовательно соединенные несколько ступеней зубчатых колес, где на одном валу находится не более одного зубчатого колеса (рис. 3.5).

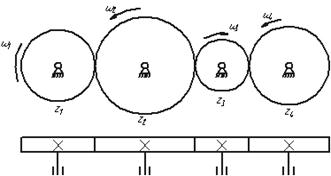

Рис. 3.5. Рядовой зубчатый механизм
Согласно определению, передаточное отношение механизма на рис. 3.5 равно отношению угловых скоростей входного и выходного валов:
, а передаточные отношения ступеней –
,
,
.
По формуле (3.2):
.
Запишем обобщенную формулу вычисления передаточного отношения рядового зубчатого механизма с учетом формулы (3.1):
, (3.3)
где n – количество валов; k – количество ступеней.
Отсюда следует, что его величина зависит только от количества зубьев входного и выходного колес. Промежуточные колеса служат лишь для увеличения межосевого расстояния и изменения направления вращения.
